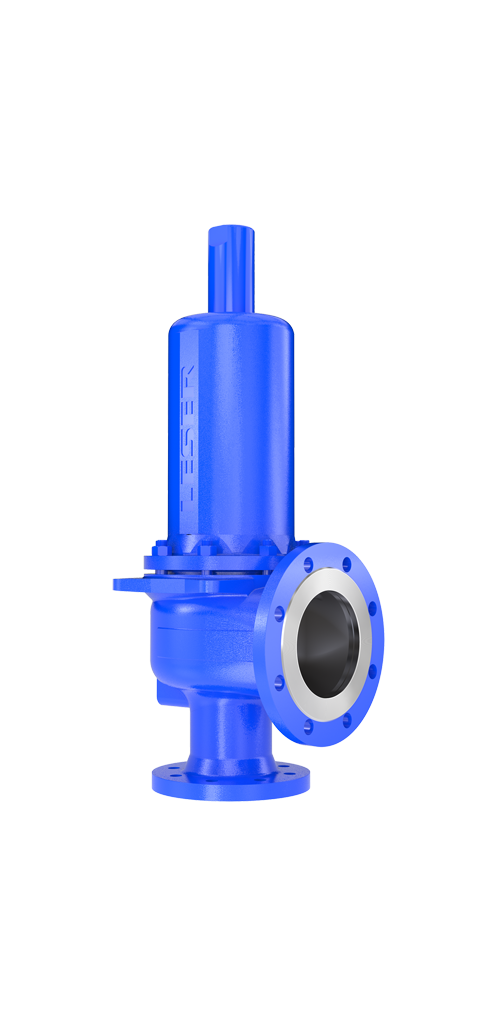

High PerformanceType 441, 442 Full Nozzle DIN
Soupape de sécurité à levée totale avec bush , raccords à brides DIN. Données techniques
- Délai de livraison : 2 semaines pour les configurations standard
- Fonte d'acier et Acier inox moulé
Soupape de sécurité à levée totale avec bush , raccords à brides DIN. Données techniques
| Pression de début d'ouverture (PDO)(selon CE) | 0,1 - 40 barg | 1,5 - 580 psig |
| Pression de début d'ouverture (PDO) (selon ASME) | 1,03 - 40 barg | 15 - 580 psig |
| Température(selon CE) | -270 à 450 °C | -454 à 842 °F |
| Température(selon ASME) | -268 à 538 °C | -450 à 1.000 °F |
| Capacité | orifice G- à K |
| Raccords DIN EN 1092 | DN 25 à DN 50 |
| Raccords ASME B16.5 | NPS 1 à NPS 2 |
| Classe de bride Entrée DIN EN 1092 | PN 10 - PN 40 |
| Classe de bride Entrée ASME B16.5 | Classe 150 |
| Matière du corps | 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M |
| Diamètre de passage le plus étroit d₀ | 23 - 46 mm | 0,91 - 1,81 in |
| Surface de passage la plus étroite A₀ | 416 - 1.662 mm² | 0,644 - 2,576 in². |
| Matériau du soufflet | Acier inox et élastomère |
| Joint de siège | Métallique, Joint plat , Etanchéité souple |
