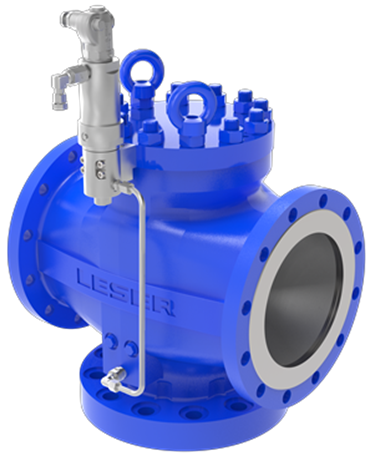

LESER Dual Outlet pilot operated pressure relief valve Type 8212

High EfficiencyТип 824

Управляемый пилотом Предохранительный клапан Тип 824 - Пропорциональный клапан - открывает модулирующие и уравновешивающие реактивные силы. Технические данные

  • Пилотируемый Предохранительный клапан с двумя выходными отверстиями , расположенными друг напротив друга - Пропорциональный клапан .
  • ASME_UV_USA_schwarz
Контактная информация LESER Секция загрузки

Применение и отрасли

  • Нефть и газ
  • Нефтехимия
  • Технические газы

Оптимальное решение для:

  • защита от паров, газов и жидкостей
  • работа до 91% от Давление настройки .
  • большие силы реакции
ENAC (002) BP

Технические характеристики Тип 824

Давление настройки(в соответствии с CE) 2,5 - 102,1 бар | 36,0 - 1480,0 фунтов на кв. дюйм
Давление настройки (в соответствии с ASME) 2,5 - 102,1 бар | 36,0 - 1480,0 фунтов на кв. дюйм
Температура(в соответствии с CE) -162 - 300 °C
Температура(в соответствии с ASME) -162 - 300 °C
Пропускная способность Орифиса P+ - T+
Соединения DIN EN 1092 DN 100 - DN 200
Соединения ASME B16.5 NPS 4 - NPS 8
Класс давления фланца Вход DIN EN 1092 PN 10 - PN 100
Класс давление фланца Вход ASME B16.5 Класс 150 - Класс 600
Материал корпуса 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
Самый узкий Диаметр проходного сечения d₀ 95 - 180 мм | 3,74 - 7,087 дюйма
Самая узкая Площадь проходного сечения A₀ 7088 - 25446,9 мм² | 10,986 - 39,443 дюйма²
Уплотнение седла Мягкое уплотнение, Металлический, Уплотнительная пластина
