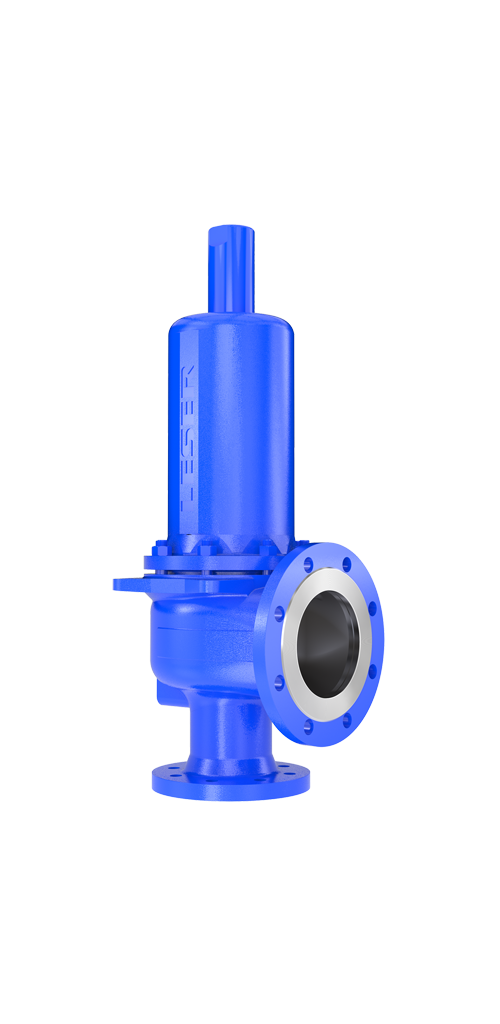

Техническая спецификация на Тип 441, 442 ANSI
- Номинальный диаметр на входе
- DN 25 - DN 100 | 1" - 4"
- Фактический диаметр орифисы d₀
- 23 мм - 92 мм | 0,91 in - 3,62 in
- Фактическая площадь орифисы A₀
- 416 мм² - 6648 мм² | 0,644 - 10,304 in²
- Давление
- 0,1 бара - 51 бар | 1,5 psig - 740 psig
- Класс давления на входе
- CL150 - CL300 | CL150 - CL300
- Температура (в соответствии с DIN EN)
- от -270 °C до +450 °C | от -454 °F до +842 °F
- Температура (согл. ASME)
- от -268 °C до +538 °C | -450 °F до +1000 °F
- Материал корпуса
- 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M
- Присоединение клапана
- фланец согл. ASME B 16.5 или согл. JIS 2220
- Материал сильфона (опционально)
- нержавеющая сталь или эластомер
- Тип нагрузки
- пружина
- Разрешения
- PED/DIN EN ISO 4126-1, PED/AD 2000-Merkblatt A2, ASME Разд. VIII Подразд. 1, CRN, AQSIQ, EAC
- Классификационные общества
- LR, RINA, DNV GL, BV, ABS
