High EfficiencyType 811

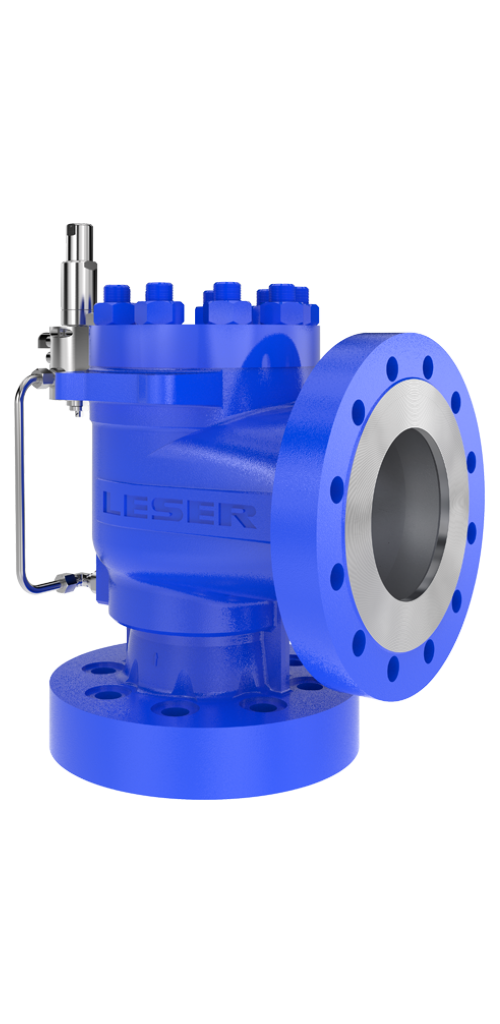

Die pilotgesteuerten Sicherheitsventile der Type 811 - Pop Action - öffnen schlagartig. Technische Daten
- Pilotgesteuertes Sicherheitsventil gemäß API 526 - Pop Action
Die pilotgesteuerten Sicherheitsventile der Type 811 - Pop Action - öffnen schlagartig. Technische Daten
| Ansprechdruck (nach CE) | 2,5 - 256 bar | 36 - 3.705 psig |
| Ansprechdruck (nach ASME) | 2,5 - 256 bar | 36 - 3.705 psig |
| Temperatur (nach CE) | -45 bis 200 °C (Einzelfall: -162 bis 300 °C) |
| Temperatur (nach ASME) | -49 bis 392 °F (Einzelfall: -259,6 bis 572 °F) |
| Leistung | Orifice D - T+ |
| Anschlüsse DIN EN 1092 | DN 25 - DN 200 |
| Anschlüsse ASME B16.5 | NPS 1 bis NPS 8 |
| Flanschdruckstufe Eintritt DIN EN 1092 | PN 10 - PN 250 |
| Flanschdruckstufe Eintritt ASME B16.5 | Class 150 - Class 1500 |
| Gehäusewerkstoff |
1.0619, 1.4408, 1.7357 | SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy) |
| Engster Strömungsdurchmesser d₀ | 11 - 180 mm | 0,433 - 7,087 in |
| Engster Strömungsquerschnitt A₀ | 95 - 25.446,9 mm² | 95 - 25.446,9 mm² |
| Sitzdichtung | Weichdichtend, Metallisch, Dichtplatte |
