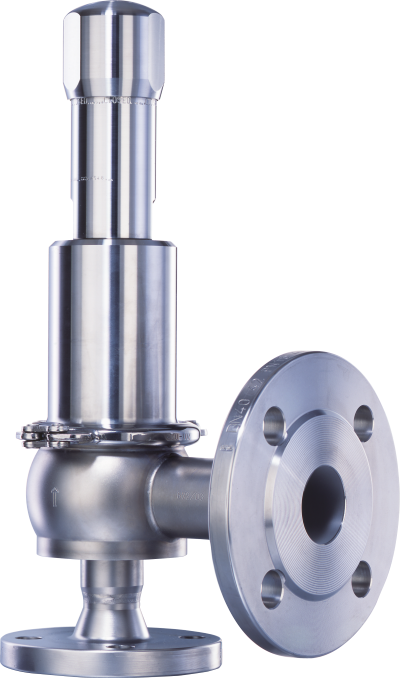

Especificaciones técnicas Tipo 488

El diámetro nominal a Entrada

DN 25 - DN 100 | 1" - 4"

Orificio

G - P

Diámetro real Orificio d₀

23 - 92 mm | 0.906 - 3.622 in

Orificio Área real A₀

416 - 6648 mm² | 0.644 - 10.304 in²

Presión

0.1 - 16 bar | 1.5 - 232 psig

Temperatura (de acuerdo con DIN EN)

-45 a 150 °C | -49 a 302 °F

Cuerpo Material

1.4404 | SA 479 316L

Válvula Conexión

Abrazaderas según ASME BPE, DIN 32676, ISO 2852 , Abrazadera aséptica según DIN 11864 T1 Serie A o B (con tuerca) o DIN 11851, Neumo Rosca estéril (con tuerca), Conexión final soldada según DIN 11850, Brida según DIN EN 1092 / ASME B 16.5 / DIN 11864 T2 Serie A o B, Brida aséptica, Brida con tuerca, Brida lisa, Conexión Varlvent

Fuelle Material (opción al)

EPDM

Cargar Tipo

Operada por resorte

Aprobaciones

PED/ DIN EN ISO 4126-1, PED/ AD 2000-Merkblatt A2, ASME Sec. VIII Div. 1, CRN, AQSIQ, EAC

Especiales

Ensamblaje HyTight Diseñado y fabricado de acuerdo a: DIN 11866, ASME BPE, EN 1672-2, DIN ISO 14159, USP clase VI y FDA 21 CFR
