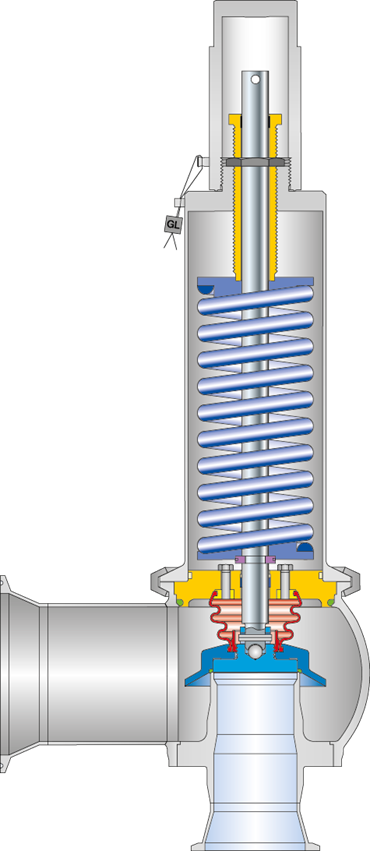

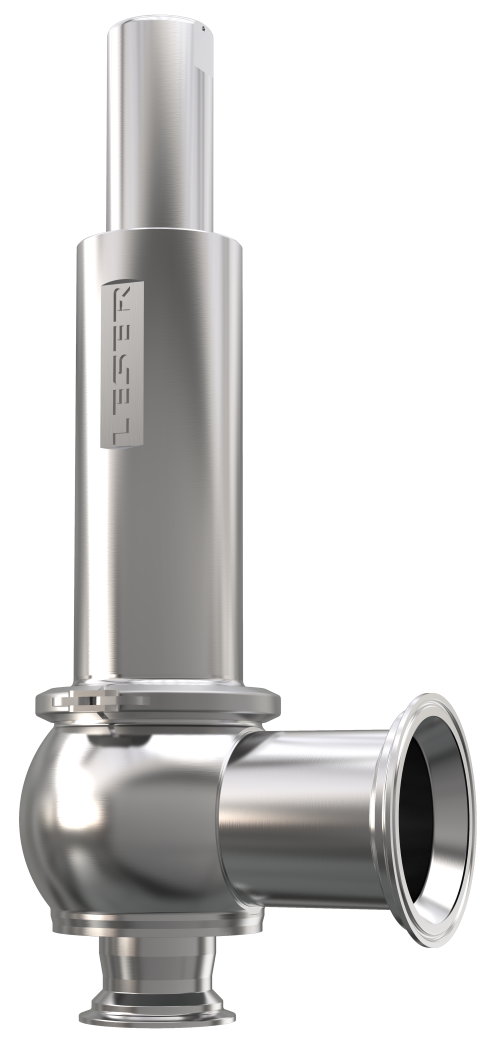

Техническая спецификация на Тип 488

Номинальный диаметр на входе

DN 25 - DN 100 | 1" - 4"

Орифиса

G - P

Фактический диаметр орифисы d₀

23 мм - 92 мм | 0,906 in - 3,622 in

Фактическая площадь орифисы A₀

416 мм² - 6648 мм² | 0,644 in² - 10,304 in²

Давление

0,1 бара - 16 бар | 1,5 psig - 232 psig

Температура (в соответствии с DIN EN)

от -45 °C до +150 °C | от -49 °F до +302 °F

Материал корпуса

1.4404 | SA 479 316L

Присоединение клапана

зажимы по ASME BPE, DIN 32676, ISO 2852, асептические зажимы по DIN 11864 T1 серии A или B (с гайкой) или DIN 11851, стерильная резьба Neumo (с гайкой), приварной конец по DIN 11850, фланец по DIN EN 1092 / ASME B 16.5 / DIN 11864 T2 серии A или B, асептический фланец, фланец с гайкой, гладкий фланец, Varlvent присоединение

Материал сильфона (опционально)

EPDM

Тип нагрузки

пружина

Разрешения

PED/ DIN EN ISO 4126-1, AD 2000-Merkblatt A2, ASME Разд. VIII Подразд. 1, CRN, AQSIQ, EAC

Особенности

HyTight Assembly спроектирован и изготовлен согл.: DIN 11866, ASME BPE, EN 1672-2, DIN ISO 14159, USP класс VI и FDA 21 CFR
