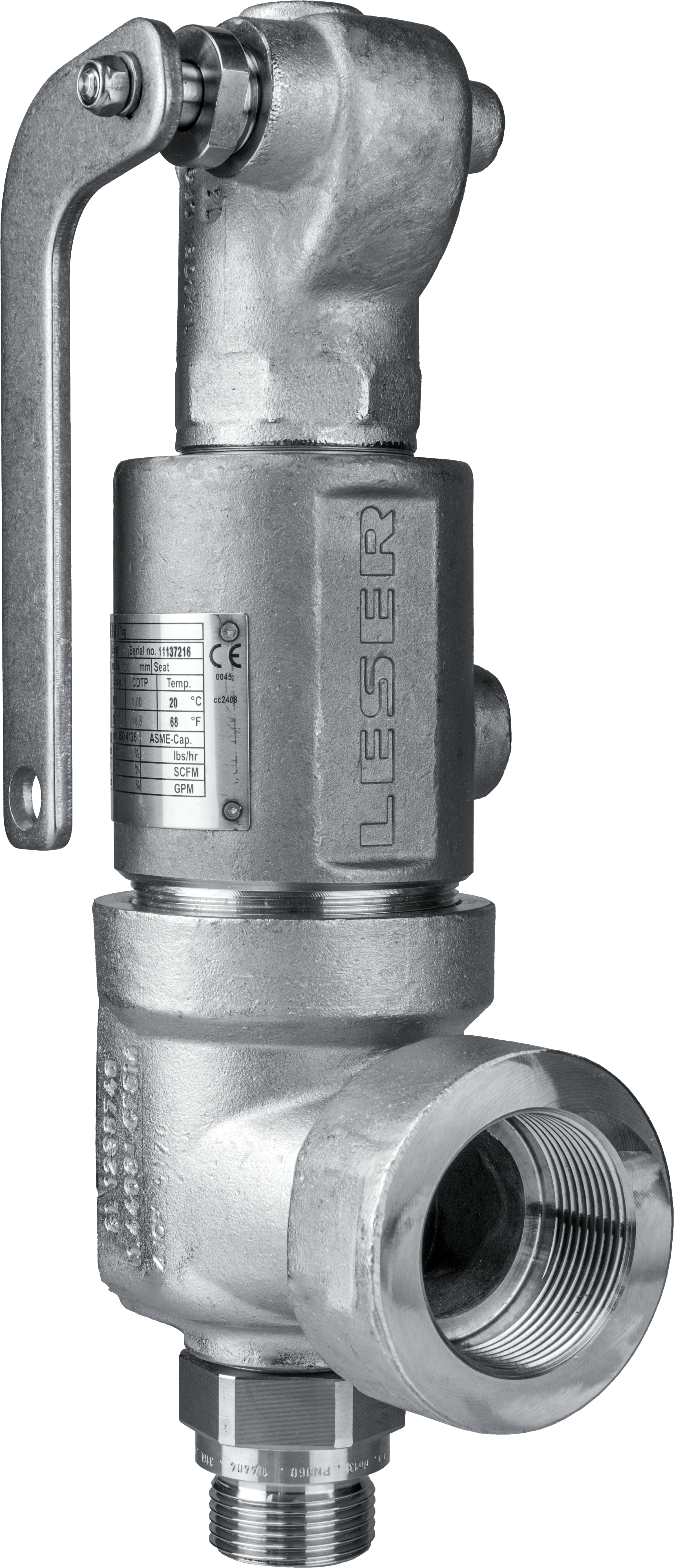

Technical specifications Type 459 HDD
- Номинальный диаметр резьбы на входе
- 1/2" - 1“ | 1/2" - 1“
- Номинальный диаметр фланца на входе
- DN 15 - DN 25 | 1/2" - 1"
- Фактический диаметр орифисы d₀
- 6 - 9 mm | 0.236 - 0.354 in
- Фактическая площадь орифисы A₀
- 28.3 - 63.6 mm² | 0.044 - 0.099 in²
- Давление
- 250.01 - 850 bar | 3626 - 12328 psig
- Класс давления на входе
- PN 320 - PN 400 | CL1500 - CL2500
- Температура (в соответствии с DIN EN)
- -273 to 400 °C | -459 to 752 °F
- Температура (согл. ASME)
- -196 to 450 °C | -321 to 82 °F
- Материал корпуса на выходе
- 1.4408 | SA 351 CF8M
- Материал корпуса на входе
- 1.4404 stellited | SA 479 316L stellited
- Присоединение клапана
- Thread acc. to DIN ISO 228-1, ISO 7-1 / BS 21 or ASME B1.20.1, Flange acc. to DIN EN 1092-1 or ASME B16.5
- Материал сильфона (опционально)
- Stainless steel (only for d09)
- Тип нагрузки
- Spring loaded
- Разрешения
- PED/ DIN EN ISO 4126-1, AD 2000-Merkblatt A2, ASME Section XIII certified for Section VIII Div. 1 service, CRN, EAC, AQSIQ, SAMR
- Классификационные общества
- LR, DNV GL, BV, ABS
