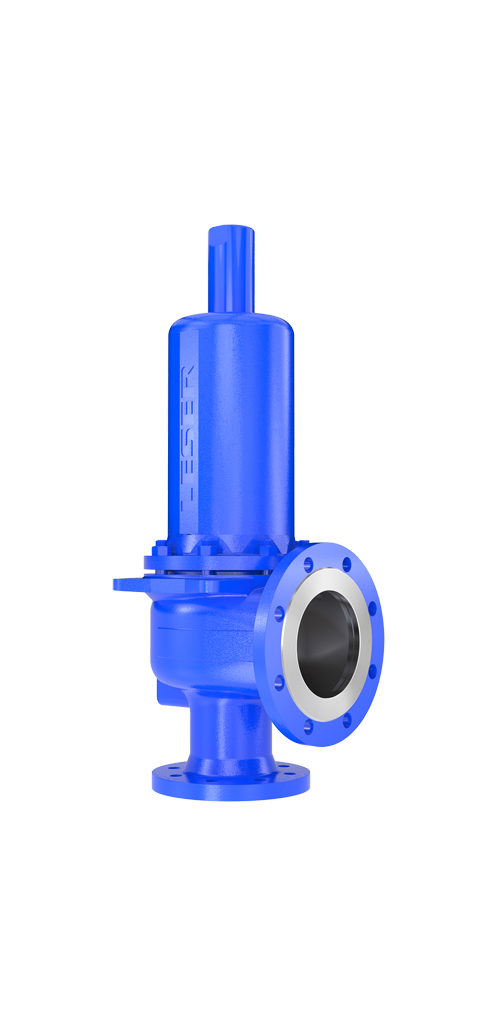

High PerformanceType 441, 442 Full nozzle ANSI

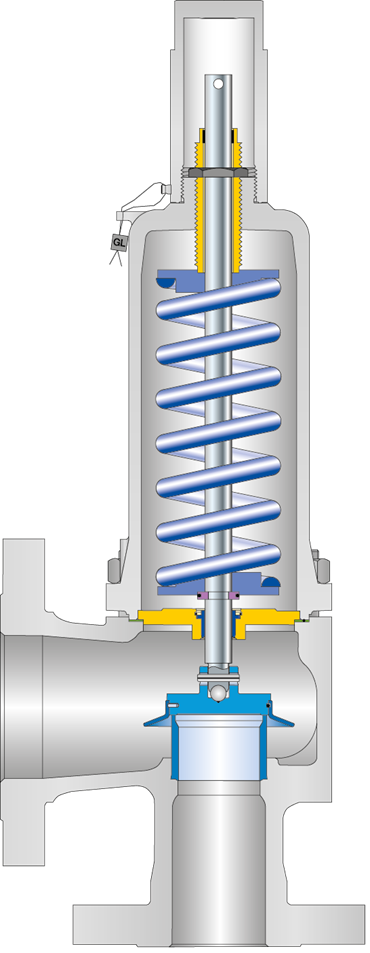

Vollhubsicherheitsventil mit Sitzbuchse, ASME Flanschanschlüsse. Technische Daten

Anwendungen und Industrien

Sämtliche Industrien bis 49,3 barg / 715 psig

Ansprechdruck (nach CE)	0,1 - 49 bar \| 1,5 - 710 psig
Ansprechdruck (nach ASME)	1 – 49,3 bar \| 15 – 715 psig
Temperatur (nach CE)	-270 – 450 °C \| -454 – 842 °F
Temperatur (nach ASME)	-268 – 538 °C \| -450 – 1.000 °F
Leistung	Orifice G- bis P
Anschlüsse DIN EN 1092	DN 25 bis DN 100
Anschlüsse ASME B16.5	NPS1 bis NPS 4
Flanschdruckstufe Eintritt DIN EN 1092	PN 10 - PN 40
Flanschdruckstufe Eintritt ASME B16.5	Class 150 - Class 300
Gehäusewerkstoff	1.0619, 1.4408 \| SA 216 WCB, SA 351 CF8M
Engster Strömungsdurchmesser d₀	23 - 92 mm \| 0,91 - 3,62 in
Engster Strömungsquerschnitt A₀	416 - 6.648 mm² \| 0,644 - 10,304 in²
Faltenbalgwerkstoff	Edelstahl und Elastomer
Sitzdichtung	Metallisch, Dichtplatte, O-Ring
