High EfficiencyModelo 821

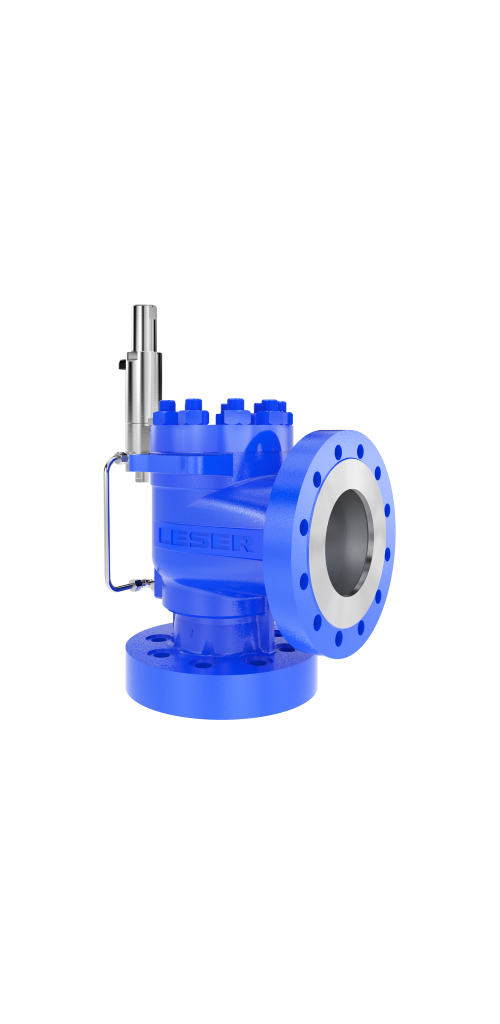

Válvula de segurança piloto-operada de Tipo 821 - Modulate Action - abertura modulada. Dados Técnicos
- Válvula de segurança piloto-operada de acordo com a norma API 526 - Modulate Action.
Válvula de segurança piloto-operada de Tipo 821 - Modulate Action - abertura modulada. Dados Técnicos
| Pressão de ajuste (de acordo com a DIN) | 2,5 - 426 bar | 36 - 6.179 psig |
| Pressão de ajuste (de acordo com a ASME) | 2,5 - 689 bar | 36 - 10.000 psig |
| Temperatura (de acordo com a DIN) | -45 a 200 °C (caso individual: -162 a 300 °C) |
| Temperatura (de acordo com a ASME) | -49 a 392 °F (caso individual: -259,6 a 572 °F) |
| Orifício | Orifício D - T+ |
| Conexões DIN EN 1092 | DN 25 - DN 200 |
| Conexões ASME B16.5 | NPS 1 a NPS 8 |
| Classe do Flange de Entrada DIN EN 1092 | PN 10 - PN 400 |
| Classe do Flange de Entrada ASME B16.5 | Classe 150 - Classe 2500 |
| Material do Corpo | 1.0619, 1.4408, 1.7357 | SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy) |
| Diâmetro do orifício d₀ | 11 - 180 mm | 0,433 - 7,087 pol. |
| Área do orifício A₀ | 95 - 25.446,9 mm² | 0,147 - 39,443 in² |
| Vedação | Metálico, prato de vedação e acabamento macio |
