Компактное исполнение

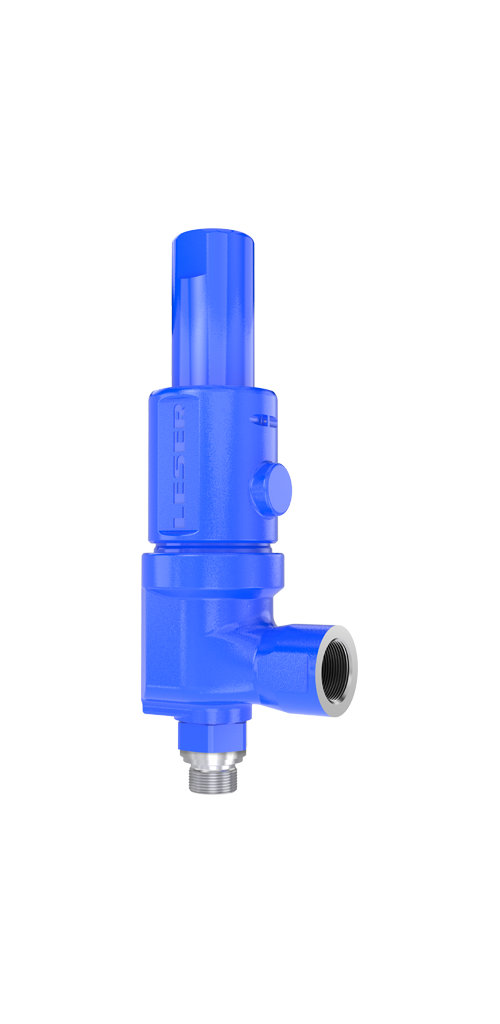

Тип 462 HDD

Предохранительный клапан массивной конструкции для высокого давления с диском с уплотнительным кольцом

Разрешения

Клапаны LESER продуктовой линейки "Компактное исполнение" Тип 462 HDD разработаны, маркируются, производятся и имеют разрешение на применение согласно норм:

  • сертификация LESER CE
  • одобрение LESER ASME
  • одобрение LESER EAC
  • LESER China TS Утверждение TS

Техническая спецификация на Тип 462 HDD

Номинальный диаметр резьбы на входе
1/2" - 1“ | 1/2" - 1“
Номинальный диаметр фланца на входе
DN 15 - DN 25 | 1/2" - 1"
Фактический диаметр орифисы d₀
9 мм | 0.354 in
Фактическая площадь орифисы A₀
63,6 мм² | 0,099 in²
Давление
250,01 бара - 350 бар | 3626 psig - 5076 psig
Класс давления на входе
PN 320 - PN 400 | CL1500 - CL2500
Температура (в соответствии с DIN EN)
от -45 °C до +150 °C | от -49 °F до +302 °F
Температура (согл. ASME)
от -45 °C до +150 °C | от -49 °F до +302 °F
Материал корпуса на выходе
1.4408 | SA 351 CF8M
Материал корпуса на входе
1.4404 | SA 479 316L
Присоединение клапана
резьба по DIN ISO 228-1, ISO 7-1 / BS 21 или ASME B1.20.1, фланец по DIN EN 1092-1 или ASME B16.5.
Материал сильфона (опционально)
нержавеющая сталь
Тип нагрузки
пружина
Разрешения
PED/ DIN EN ISO 4126-1, AD 2000-Merkblatt A2, ASME Разд. VIII Подразд. 1, CRN, AQSIQ, EAC
Классификационные общества
LR, DNV GL, BV, ABS
