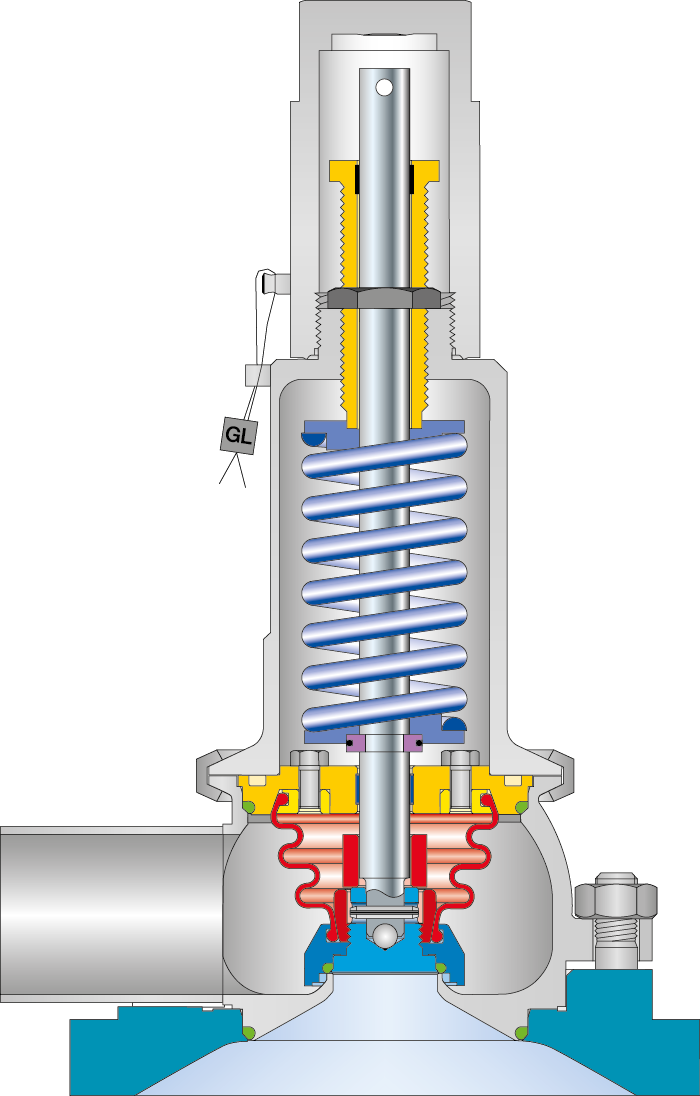

Technical specifications Type 484
- Номинальный диаметр на входе
- DN 25 - DN 40 | 1'' - 2''
- Орифиса
- D - F
- Фактический диаметр орифисы d₀
- 13 - 25 mm | 0.512 - 0.984 in
- Фактическая площадь орифисы A₀
- 133 - 491 mm² | 0.206 - 0.761 in²
- Давление
- 0.1 - 16 bar | 1.5 - 232 psig
- Температура (в соответствии с DIN EN)
- -45 to 150 °C | -49 to 302 °F
- Материал корпуса
- 1.4435 (BN2) | SA 479 316L
- Присоединение клапана
- Inlet: vessel connection type 5034 for welding into the vessel Outlet: normally welded end connection acc. to ASME DIN 11850, Clamps acc. to ASME BPE / DIN 32676, ISO 2852 or DIN EN ISO 1127, Aseptic clamp acc. to DIN 11864 T1 Series A or B (with nut), DIN 11851 or Neumo Sterile aseptic thread (with nut)
- Материал сильфона (опционально)
- EPDM
- Тип нагрузки
- Spring loaded
- Разрешения
- PED/ DIN EN ISO 4126-1, PED/ AD 2000-Merkblatt A2, ASME Section XIII certified for Section VIII Div. 1 service, CRN, AQSIQ, EAC
- Особенности
- HyTight Assembly Designed and manufactured acc. to: DIN 11866, ASME BPE, EN 1672-2, DIN ISO 14159, USP class VI and FDA 21 CFR
