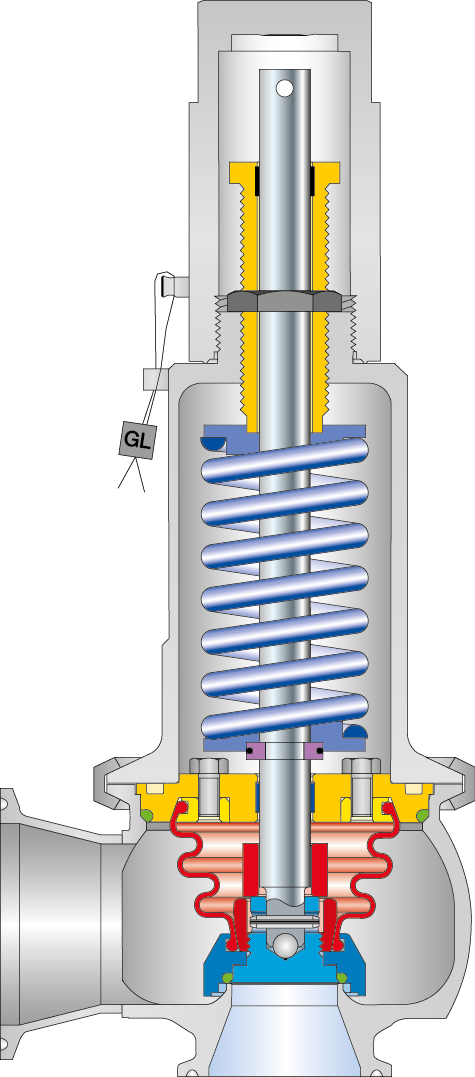

Technische Merkmale Type 483

Nennweite im Eintritt

DN 25 - DN 40 | 1" - 2"

Orifice

D - F

Engster Strömungsdurchmesser d₀

13 - 25 mm | 0,512 - 0,984 in

Engster Strömungsquerschnitt A₀

133 - 491 mm² | 0,206 - 0,761 in²

Ansprechdruck

0,1 - 16 bar | 1,5 - 232 psig

Temperatur (nach DIN EN)

-45 bis 150 °C | -49 bis 302 °F

Gehäusewerkstoffe

1.4435 (BN2) | SA 479 316L

Ventilanschluss

Klemmstutzen nach ASME BPE, DIN 32676, ISO 2852, Aseptik-Stutzen nach DIN 11864 T1 Reihe A oder B (mit Nutmutter) oder DIN 11851, Neumo-Sterilgewindestutzen (mit Nutmutter), Schweißanschluss nach DIN 11850, Flansch nach DIN 11864 T2 Reihe A oder B, Aseptik-, Nut- oder Glattflansch, Variventanschluss

Faltenbalgwerkstoff (optional)

EPDM

Belastungsart

Federbelastet

Zulassungen

DGRL/ DIN EN ISO 4126-1, DGRL/ AD 2000-Merkblatt A2, ASME Sec. VIII Div. 1, CRN, AQSIQ, EAC

Besonderheiten

HyTight Assembly Konstruiert und gefertigt nach: DIN 11866, ASME BPE, EN 1672-2, DIN ISO 14159, USP class VI und FDA 21 CFR
