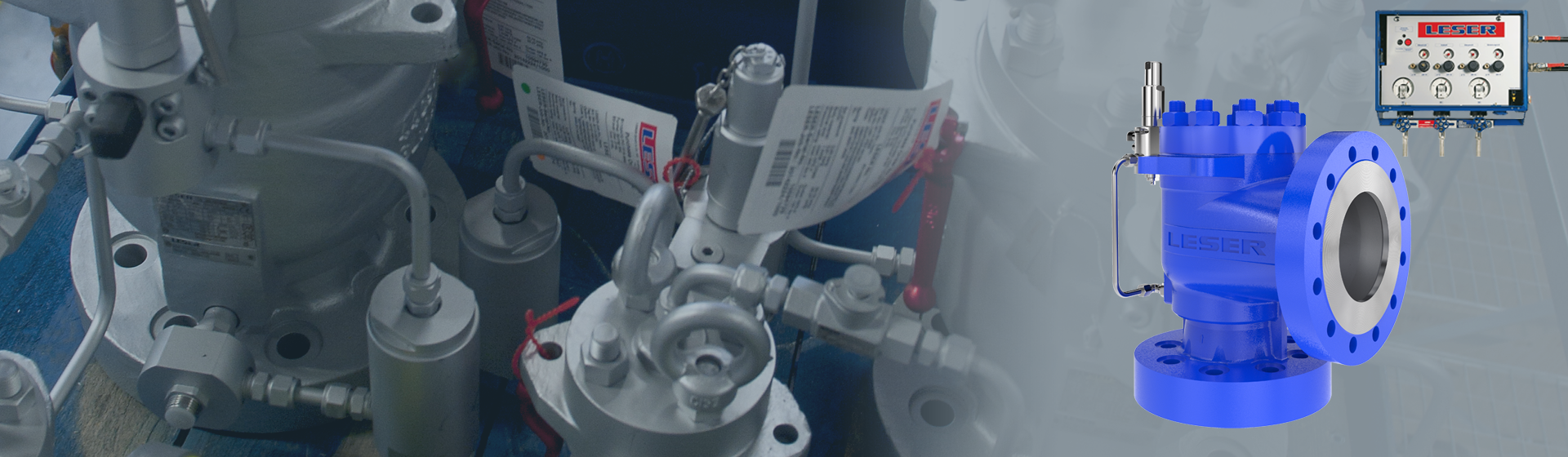

High Efficiency Sicherheitseventil von LESER

Lösungen für hohe Anlageneffizienz

Pilotgesteuerte Sicherheitsventile

  • Höchste Abblaseleistung aller Baureihen
  • Dicht bis zum Ansprechdruck
  • Betriebsdrücke bis 96% des Ansprechdrucks
  • Gegendrücke bis 70% des Ansprechdruckes
  • Rückflussicherung als Standardbauteil integriert
  • Integrierte Verrohrung schützt vor Beschädigungen und Einfrieren

Pneumatische Zusatzbelastung

Ausrüstung, die folgende Sicherheitsventileigenschaften ermöglicht:

  • Dicht bis zum Ansprechdruck
  • Betriebsdrücke bis 97% des Ansprechdrucks
  • Geringer Mediumverlust durch kurze Öffnungszeiten
  • Funktionsprüfung und Ventileinstellung im Betrieb möglich
  • Einsetzbar für alle Medientemperaturen

Industrien

Zulassungen

LESER High Efficiency Sicherheitsventile sind entsprechend den folgenden Vorschriften konstruiert, gekennzeichnet, produziert und zugelassen:

  • LESER CE Zulassung
  • LESER ASME Zulassung
  • LESER EAC Zulassung
  • LESER China TS Zulassung

Ventiltypen

Type 811

Pilotgesteuert / Pop Action

DN 25 - DN 200 (1" - 8")

Type 821

Pilotgesteuert / Modulate Action

DN 25 - DN 200 (1" - 8")

Type 702, 712, 714, 731

Pneumatische Zusatzbelastung (Zusatzoption für Sicherheitsventile)

Technische Merkmale pilotgesteuertes Sicherheitsventil

Nennweite im Eintritt
DN 25 - DN 200 | 1" - 8"
Orifice
11 mm - 180 mm | 0.433 in - 7.087 in
Engster Strömungsdurchmesser d₀
95 mm² - 25.446,9 mm² | 0,147 in² - 39,443 in²
Engster Strömungsquerschnitt A₀
2,5 bar - 426 bar | 36 psig - 6170 psig
Ansprechdruck
2.5 bar - 426 bar | 36 psig - 6170 psig
Temperatur (nach DIN EN)
-48 °C to 200 °C | -54.4°F to 392°F
Gehäusewerkstoffe
1.0619, 1.4408 | SA 352 LCB, SA 216 WCB, SA 351 CF8M
Ventilanschluss
Flansch gemäß DIN EN 1092, ASME B 16.5 oder JIS 2220
Belastungsart
Mediumgesteuert

Technische Merkmale pneumatische Zusatzbelastung

Design
pneumatisch, elektropneumatisch
Max. operating pressure
315 bar
Anbau an Type
441 bis DN 400, 457 bis DN 150, 526 bis DN 200
Belastungsart
zusatzbelastet (Druckluft) 4- 10 bar
Actuator sizes
G1 - 3S
