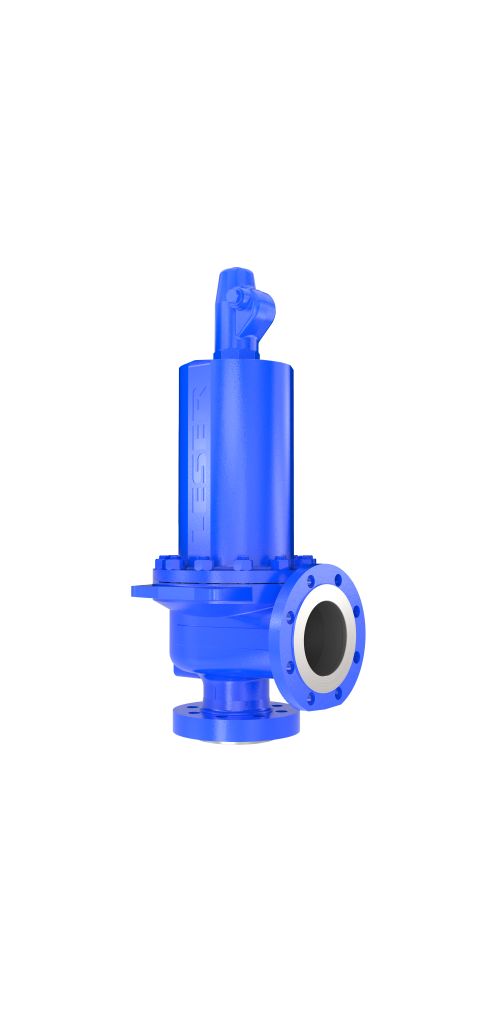

High PerformanceType 457, 458

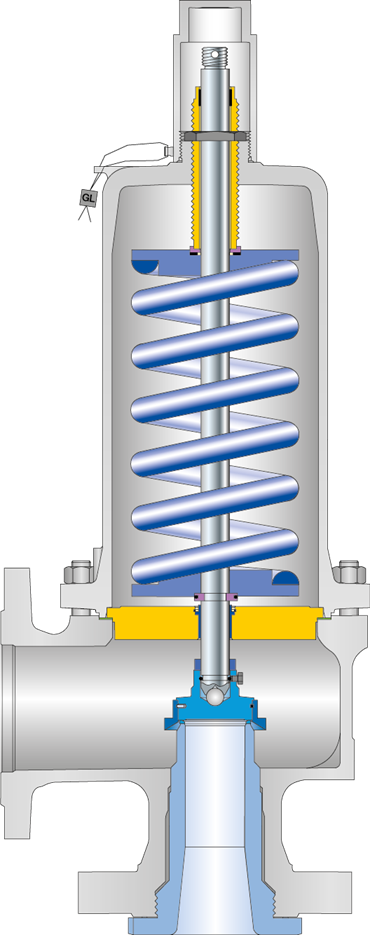

Vollhubsicherheitsventil mit Sitzbuchse. Technische Daten

Anwendungen und Industrien

Die Typen 457 / 458 für die Chemie, Petrochemie, Energie, Technische Gase und allgemeine Industrie in Hochdruckanwendungen bis 300 barg

Ansprechdruck (nach CE)	2,5 - 300 bar \| 36 - 4.350 psig
Ansprechdruck (nach ASME)	2,5 - 300 bar \| 35 - 4.350 psig
Temperatur (nach CE)	-85 bis 550 °C \| -121 bis 1.022 °F
Temperatur (nach ASME)	-29 bis 538 °C \| -20 bis 1.000 °F
Leistung	Orifice E bis Q
Anschlüsse DIN EN 1092	DN 25 - DN 150
Anschlüsse ASME B16.5	NPS 1 bis NPS 6
Flanschdruckstufe Eintritt DIN EN 1092	PN 16 - PN 250
Flanschdruckstufe Eintritt ASME B16.5	Class 150 - Class 1500
Gehäusewerkstoff	1.0619, 1.4581, 1.7357 \| SA 216 WCB, SA 351 CF10M, SA 217 WC6
Engster Strömungsdurchmesser d₀	15 - 110 mm \| 0,59 - 4,33 in
Engster Strömungsquerschnitt A₀	177 - 9.503 mm² \| 0,274 - 14,730 in²
Faltenbalgwerkstoff	Edelstahl
Sitzdichtung	Metallisch, Dichtplatte, Weichdichtend
