S&R

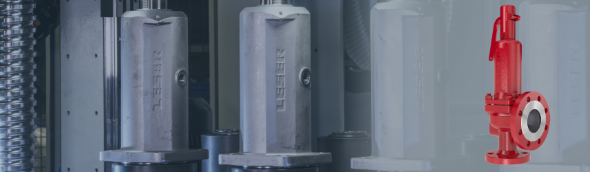

S&R seventil Sécurité de LESER

Soupapes de sécurité pour les systèmes de chauffage

  • Soupape de sécurité de chauffage standardisée
  • Convient aux générateurs de vapeur jusqu'à une surpression de 1 bar
  • Convient aux systèmes de chauffage de l'eau jusqu'à 120 °C
  • Conforme aux normes DIN EN ISO 4126-1, DIN 4751 Partie 2 et TRD 721

Industries

Approbations

Les soupapes de sécurité LESER S&R sont conçues, éditées, marquées, produites et approuvées selon les exigences des règlementations suivantes :

  • Approbation LESER CE

Types de vannes

Type 424

Soupapes de sécurité pour chaudières à vapeur jusqu'à 1 bar

DN 25 - DN 150 (1" - 6")

Type 440

Soupape de sécurité à brides pour les installations de chauffage jusqu'à 120 °C selon DIN 4751 partie 2

DN 20 - DN 150 (3/4" - 6")

Type 460

Soupapes de sécurité filetées pour installations de chauffage jusqu'à 120 °C selon DIN 4751 partie 2

DN 15 - DN 20 (3/4" - 1")

Données techniques S&R

Diamètre nominal à Entrée
DN 20 - DN 150 | 3/4" - 6"
Diamètre réel Orifice d₀
13 mm - 125 mm | 0,512 in - 4,921 in
Superficie réelle Orifice A₀
133 mm² - 12,272 mm² | 0,206 in² - 19,022 in²
Pression
0,5 bar - 10 bar | 7,3 psig - 580 psig
Température (selon la norme DIN EN)
-45 °C à 150 °C | -49 °F à 302 °F
Corps Matériau
0,6025, 0,7043, 1,0619, 430F | Cast acier , Ductile Gr. 60-40-18, SA 216 WCB, 1,4104
Valve Connection
Bride conforme à la norme DIN, filetage
Soufflet Matériau (optional)
Élastomère
Type de chargement
A ressort
