L'objectif premier d'une soupape de sécurité est la protection de la vie, des biens et de l'environnement. Une soupape de sécurité est conçue pour ouvrir et évacuer la pression excessive d'un récipient ou d'un équipement et pour refermer et empêcher toute nouvelle fuite de fluide une fois que les conditions normales ont été rétablies.
Il existe un certain nombre de raisons pour lesquelles la pression dans un récipient ou un système peut dépasser une limite d'utilisation prédéterminée. La normeAPI 521/ISO 23251 Sect. 4 fournit une plaque de guidageline détaillée sur les causes de surpression . Les plus courantes sont les suivantes
Chacun des événements énumérés ci-dessus peut se produire individuellement et séparément les uns des autres. Ils peuvent également se produire simultanément. Chaque cause de surpression créera également un flux de masse ou de volume différent à clapetter , par exemple un petit débit pour une expansion thermique et un grand débit en cas de réaction chimique. Il incombe à l'utilisateur de déterminer le scénario le plus défavorable pour le dimensionnement et la sélection d'un dispositif de décharge de pression approprié.
Dans le contexte des dispositifs de décharge de pression, une distinction fondamentale peut être faite entre les dispositifs à réenclenchement et les dispositifs sans réenclenchement. Les soupapes de sécurité font partie des dispositifs de refermeture et sont différenciées sur la base de leur principe de chargement ou de leur contrôlabilité.
En outre, une distinction peut être faite sur la base de la fonction des soupapes . Dans le cas présent, on distingue la soupape de sûreté ( levée complète), la soupape de sécurité normale et la soupape de sûreté proportionnelle.
Avis aux utilisateurs de téléphones portables
Tenez votre smartphone à l'horizontale pour obtenir la meilleure vue possible sur la visualisation suivante.

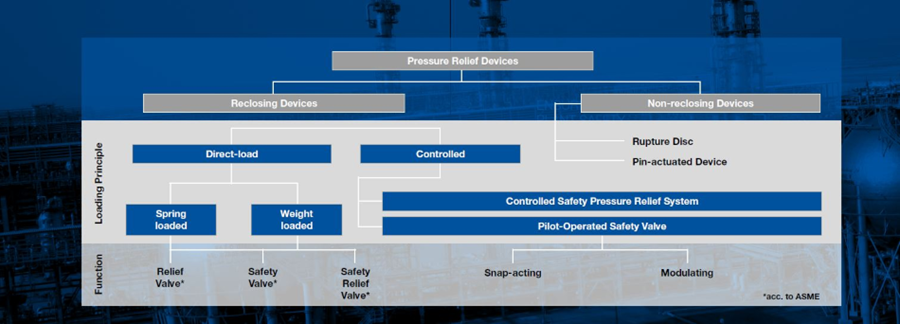

Il existe deux types principaux de soupape de sécurité : Les soupapes de sécurité chargées par le porteur et les soupapes de sécurité pilotées par le pilote . Les robinets de jumelage , qui assurent une disponibilité continue du système (non inclus dans l'illustration), sont également importants.
La fonction et la conception de la soupape de sécurité diffèrent selon le type principal ou le principe de chargement. Les boutons suivants permettent de naviguer vers les pages des différents types de soupape de sécurité. Vous y trouverez la soupape de sécurité LESER correspondante ainsi que d'autres informations, par exemple sur la fonction et la conception des types principaux.
Afin de garantir une sécurité optimale des installations, l'analyse des conditions et des exigences d'une application et le dimensionnement correspondant d'une soupape de sécurité sont essentiels. La détermination des dimensions et de la section d'écoulement nécessaires d'une soupape de sécurité est appelée " dimensionnement de la soupape de sécurité ". De nombreux paramètres sont pris en compte dans ce calcul.
Exemples de données pertinentes sur la substance :
Exemples de données d'exploitation pertinentes :
Pour le dimensionnement des soupapes de sécurité , LESER a développé son propre logiciel gratuit VALVESTAR®. Vous pouvez accéder à cet outil via le lien suivant.
Les principaux types de soupape de sécurité sont identifiés par des symboles. Il n'existe donc pas un seul, mais plusieurs symboles desoupape de sécurité et de soupape de sécurité. Ils figurent souvent sur les soupapes de sécurité ou sur leur emballage. En outre, ils sont utilisés dans les dessins techniques et les schémas, ainsi que dans les croquis de systèmes - par exemple, dans la description des normes DIN.
Les symboles suivants sont liés aux principaux types de soupape de sécurité :
Soupapes de sécurité chargées par le pilote et Soupapes de sécurité commandées par le pilote .
À quoi sert une soupape de sécurité ?
L'objectif premier d'une soupape de sécurité est de protéger la vie, les biens et l'environnement. Les soupapes de sécurité sont conçues pour ouvrir et libérer la pression excessive des cuves ou des équipements, puis pour les refermer.
Comment fonctionne une soupape de sécurité ?
La fonction des soupapes de sécurité diffère selon la charge ou le type principal de la soupape . Les principaux types de soupape de sécurité sont la soupape de sécurité à ressort , la soupape de sécurité à poids et la soupape de sécurité contrôlée.
Quelle est la pression de début d'ouverture (PDO) d'une soupape de sécurité ?
Quel que soit le type ou la charge, les soupapes de sécurité sont réglées à une pression de début d'ouverture (PDO ) spécifique à laquelle le fluide est clapeté de manière contrôlée, évitant ainsi la surpression de l'équipement. En fonction de plusieurs paramètres tels que le fluide contenu, la pression de début d'ouverture (PDO) est individuelle pour chaque application de sécurité .
