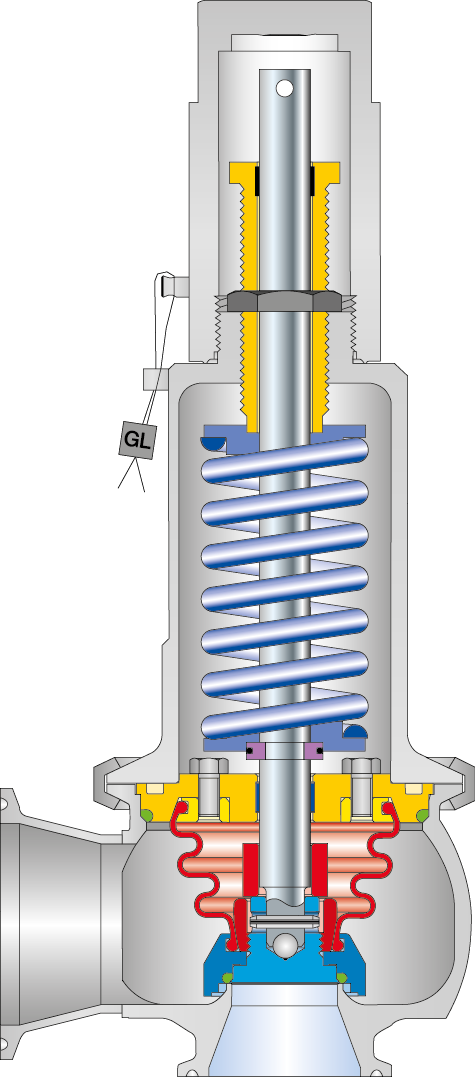

Especificações técnicas Tipo 483

Diâmetro Nominal na Entrada

DN 25 - DN 40 | 1" - 2"

Orifício

D - F

Diâmetro Orifício d₀

13 - 25 mm | 0,512 - 0,984 in

Área Orifício A₀

133 - 491 mm² | 0,206 - 0,761 in²

Pressão

0,1 - 16 bar | 1,5 - 232 psig

Temperatura (de acordo com DIN EN)

-45 a 150 °C | -49 a 302 °F

Material Corpo

1.4435 (BN2) | SA 479 316L

Conexão da Válvula

Abraçadeiras conforme Normas ASME BPE, DIN 32676, ISO 2852, Abraçadeiras assépticas conforme Normas DIN 11864 T1 Série A ou B (com porca) ou DIN 11851, Neumo Rosca Estéril (com porca), Conexão de extremidade soldada conforme Normas DIN 11850, Flange conforme Normas DIN 11864 T2 Série A ou B, Flange asséptica Flange com porca, Flange liso, Conexão Varivente

Material Fole (opcional)

EPDM

Tipo de Carga

Acionada por mola

Aprovações

PED/ DIN EN ISO 4126-1, PED/ AD 2000-Merkblatt A2, ASME Sec. VIII Div. 1, CRN, AQSIQ, EAC

Especiais

HyTight Assembly - Desenhada e fabricada de acordo com Normas: DIN 11866, ASME BPE, EN 1672-2, DIN ISO 14159, USP classe VI e FDA 21 CFR
