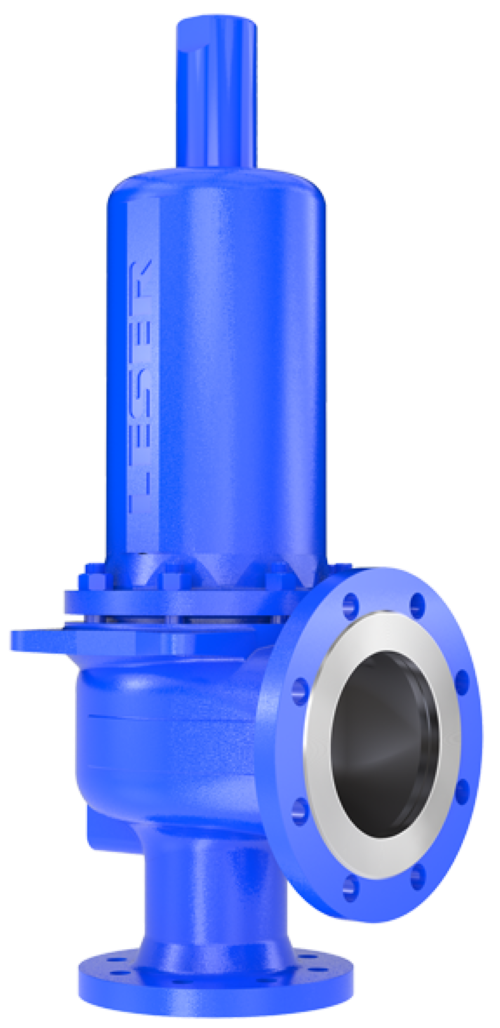

High Performance
Alta Perfromance Segurança seventil da LESER

Safety valves for all industrial applications

  • High capacities in comparison to nominal size
  • Wide range of nominal sizes
  • Wide range of options available
  • Excellent price-performance ratio
  • LESER Nanotightness: Exceeds the tightness requirements of API 527 by 50%

Aprovações

LESER High Performance safety valves are designed, marked, produced and approved according to the requirements of the following regulations:

  • Aprovação LESER CE
  • Aprovação da LESER ASME
  • Aprovação da LESER EAC
  • LESER China Aprovação TS

Modelos de Válvulas

Type 441, 442 DIN

DIN Flange

DN 20 - DN 200 (3/4" - 8")

Type 441, 442 ANSI

ANSI Flange

DN 25 - DN 100 (1" - 4")

Type 441, 442

High nominal diameter

DN 250 - DN 400 (10" -16")

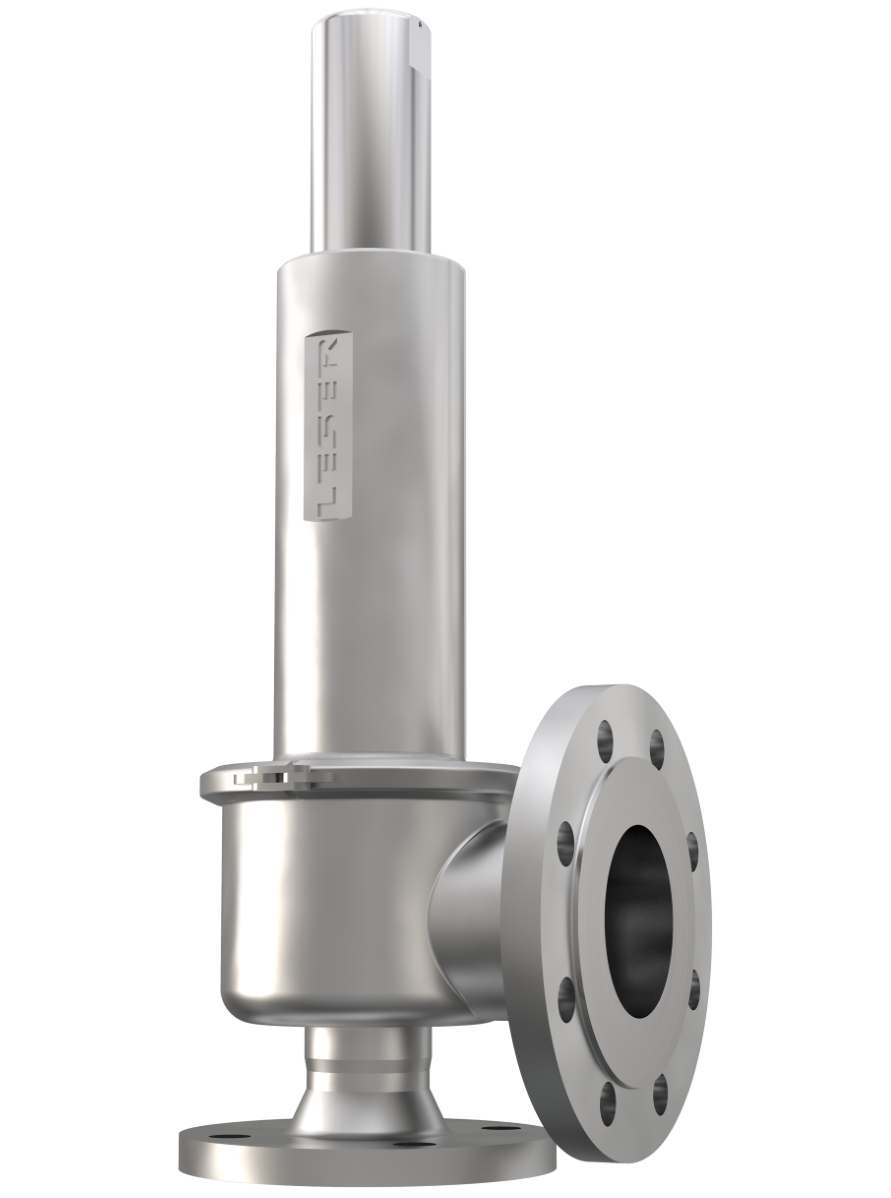

Type 444 DIN

Deep-drawn body

DN 25 - DN 80 (1" - 3")

Type 444 ANSI

Deep-drawn body

DN 25 - DN 80 (1" - 3")

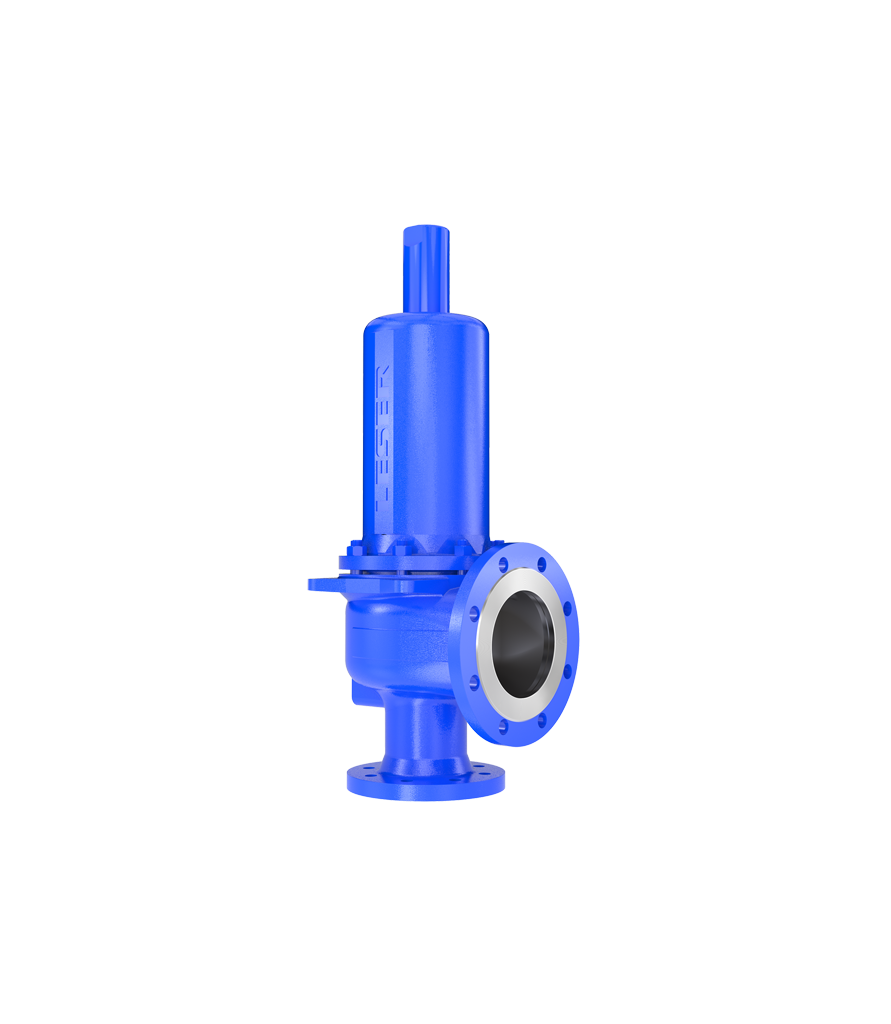

Type 441, 442 Full nozzle DIN

Nozzle

DN 25 - DN 50 (1" - 2")

Type 441, 442 Full nozzle ANSI

Nozzle

DN 25 - DN 100 (1" - 4")

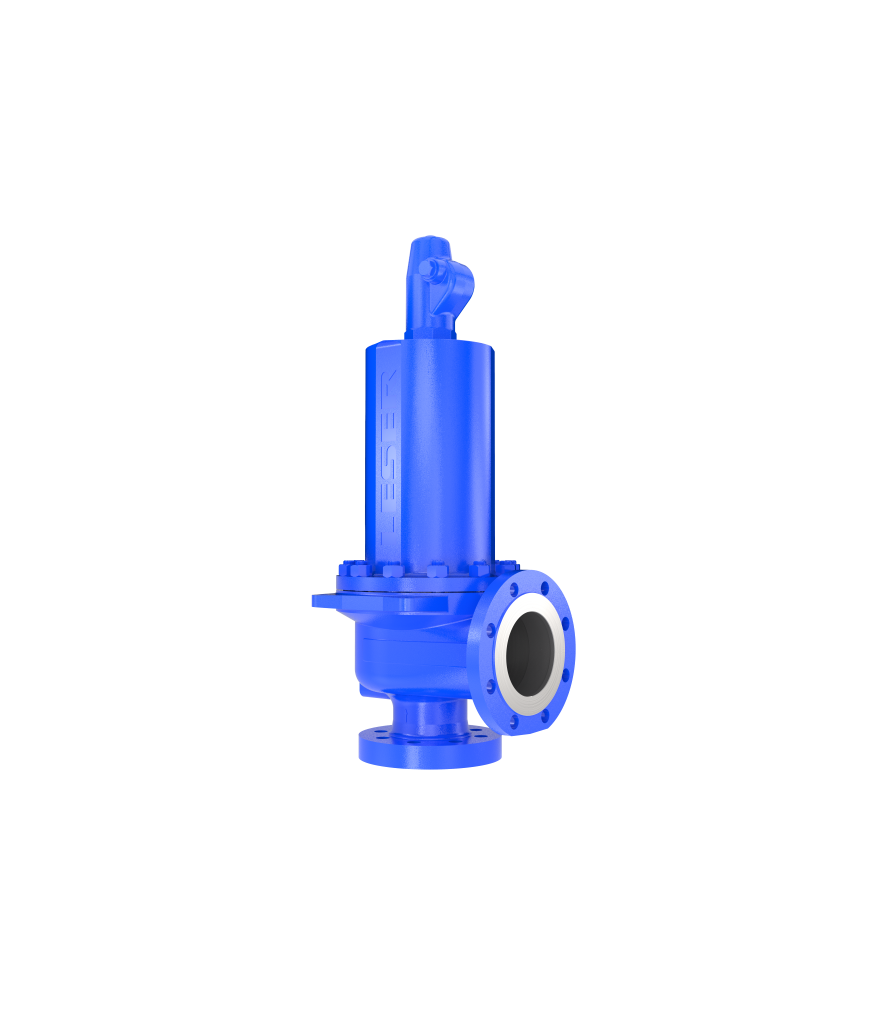

Type 455, 456

High pressure with seat

DN 25 - DN 100 (1" - 4")

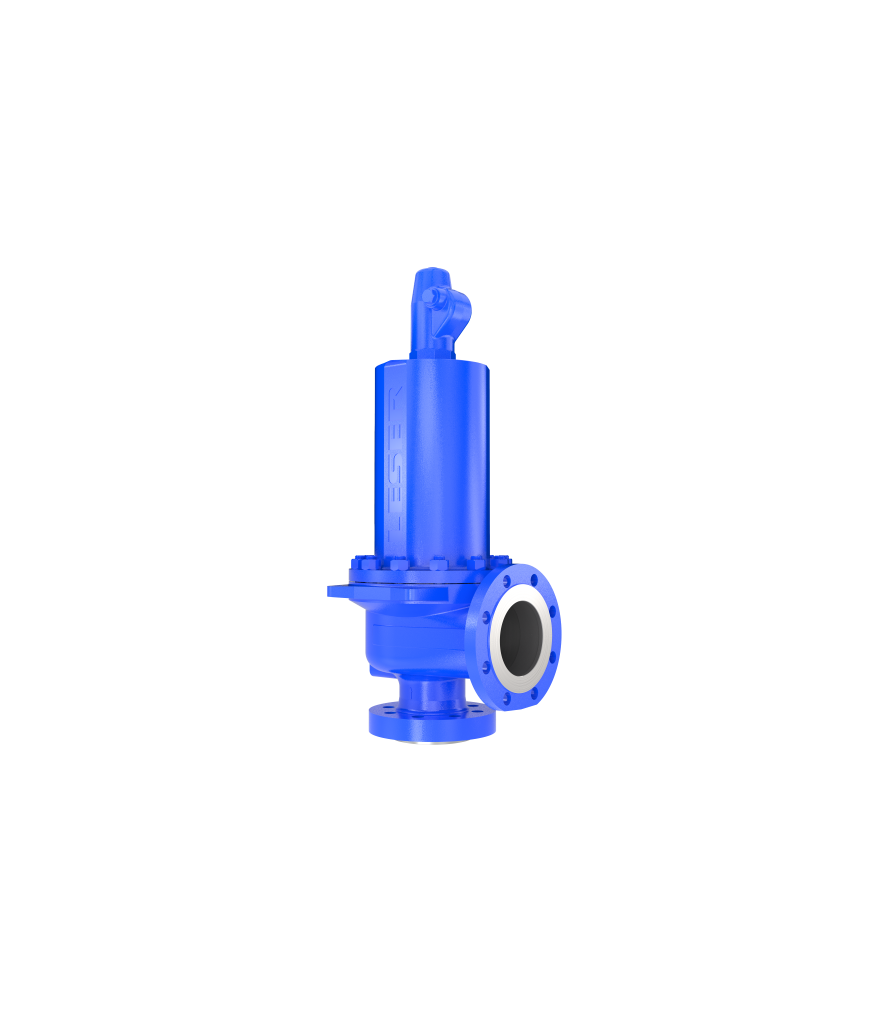

Type 457, 458

High pressure with seat

DN 25 - DN 150 (1" - 6")

Technical data High Perfomance

Diâmetro Nominal na Entrada
DN 20 - DN 400 | 3/4" - 16"
Diâmetro Orifício d₀
18 mm - 295 mm | 0.71 in - 11.61 in
Área Orifício A₀
254 mm² - 68349 mm² | 0.394 in² - 105.942 in²
Pressão
0.1 bar - 300 bar | 1.5 psig - 4,350 psig
Temperatura (de acordo com DIN EN)
-270 °C to 550 °C | -454 °F to 1,022 °F
Material Corpo
0.6025, 0.7043, 1.0619, 1.4408, 1.0460 / 1.0425, 1.4571, 1.4404, 1.4581, 1.7357 | Cast iron, Ductile Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, carbon steel, 316Ti, SA 479 316L, SA 351 CF10M , SA 217 WC6
Conexão da Válvula
Flange in accordance with DIN EN 1092 or ASME B 16.5
Material Fole (opcional)
Stainless steel, elastomer
Tipo de Carga
Spring-loaded
Oil Refinery at Twilight

Estudo de Caso

A Válvula de Troca como grande suporte para produção contínua

Indústria/Aplicação :

Planta química / Produção de peróxido de hidrogênio

Solução LESER:

API e Best Availability

Quantidade de Válvulas Fornecidas:

100 válvulas de troca e segurança. Otimização contínua da planta desde 2008.

O Desafio
A ARKEMA opera sua planta em modo ininterrupto, exigindo um alto nível de disponibilidade de equipamentos como dispositivos utilitários como tanques de ar comprimido. Para permitir a alta disponibilidade de sua planta, a ARKEMA decidiu optar pelas novas Válvulas de Troca LESER.

Por que o cliente escolheu os produtos LESER?
Para a ARKEMA, qualidade e confiabilidade são os critérios de decisão mais importantes para decidir sobre Válvulas de Segurança e Válvulas de Troca.
Operação da planta mais eficiente com as Válvulas de Troca LESER
As Válvulas de Troca LESER Tipo 330 e 320 oferecem a solução para disponibilidade segura e eficiente do sistema 24 / 7. É fácil de operar e, em combinação com válvulas de segurança, proporciona proteção para um sistema em funcionamento permanente.

Com a ajuda de testes de fluxo e simulações de CFD (Computational Fluid Dynamics), foi desenvolvido um projeto de otimização de fluxo com perda mínima de pressão. Cada configuração destas válvulas de troca tem um coeficiente de resistência especificado que permite o cálculo confiável e preciso de perda na entrada. Devido à sua construção durável, estas válvulas de troca são isentas de manutenção e são testadas de forma atenciosa. Elas são a solução econômica pois uma seleção ideal pode ser feita para cada aplicação.

Sobre o cliente

ARKEMA é um dos principais produtores de peróxido de hidrogênio do mundo. O peróxido de hidrogênio (H2O2) é utilizado em diferentes concentrações como exemplo para a esterilização de embalagens de alimentos. A fábrica em Shanghai foi estabelecida em 2000, e ampliada em 2008.
