APIModelo 526

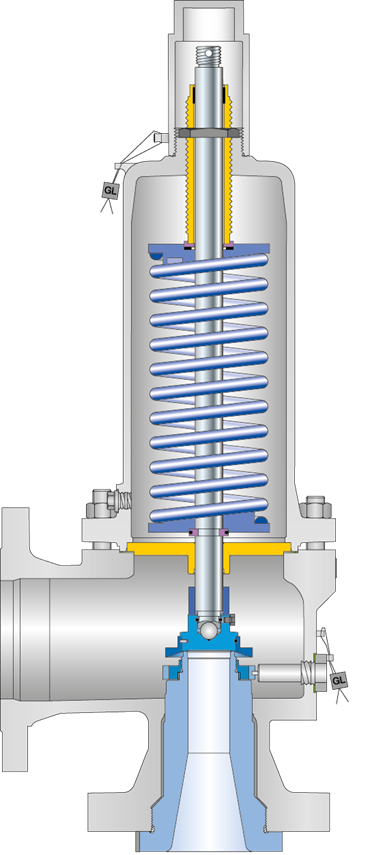

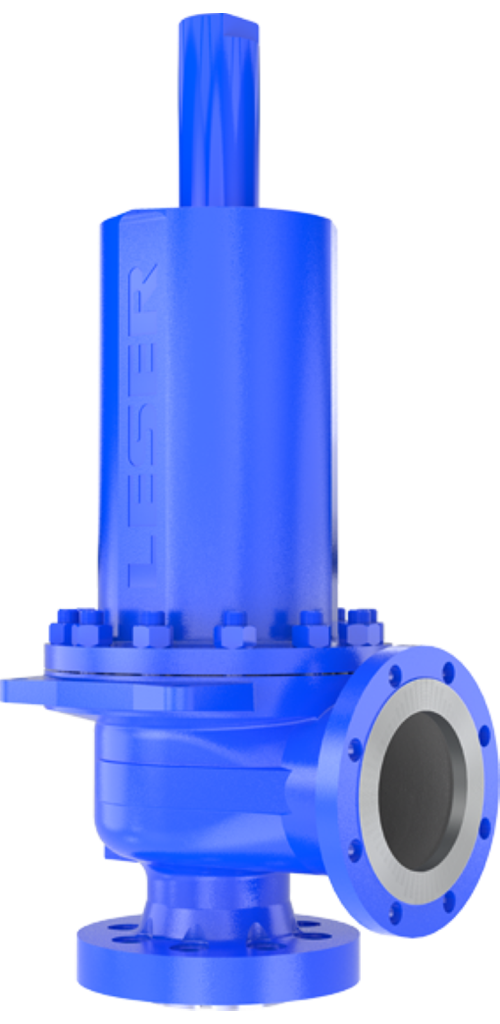

Válvulas de segurança atuadas por mola de acordo com a norma API 526. Dados técnicos

  • Materiais de alta liga disponíveis em um prazo de entrega de 4 semanas
  • Vida útil mais longa devido ao disco e sede endurecidos, "Stellited " e foles blindados.
  • O conceito Nanotightness LESER diminui em 50% a taxa de vazamento permitida pela norma API 527.
  • ASME_UV_USA_schwarz
  • CE_Europa_schwarz
  • VdTUEV
  • UKCA_Grossbritanien_schwarz
  • TS_Logo_China_schwarz
  • CRN_Kanada_schwarz
  • EAC_Russland_schwarz
  • KOSHA_Korea_black
  • Korean-Register
  • LloydsRegister
  • RINA-1861
  • DNV
  • Bureau-Veritas
  • Vogel
  • US-Coast-Guard
  • CCS_Logo_China_SW

Aplicações e Indústrias

  • Petroquímica
  • Química
  • Óleo e Gás
  • Também para temperaturas de funcionamento < -165 °C

A solução óptima para:

  • Altas pressões e temperaturas
  • Fluidos corrosivos
  • Contrapressões até 50% da pressão de ajuste
BP COOEC_inv Petrobras

Dados técnicos Modelo 526

Pressão de ajuste (de acordo com a DIN) 0,12 - 400 bar | 2 - 5.802 psig
Pressão de ajuste (de acordo com a ASME) 0,12 - 414 bar | 2 - 6.000 psig
Temperatura (de acordo com a DIN)
-270 a 550 °C | -454 a 1.022 °F
Temperatura (de acordo com a ASME) -268 a 538 °C | -450 a 1.000 °F
Orifício D a T
Conexões DIN EN 1092
DN 25 - DN 200
Conexões ASME B16.5 NPS 1 a NPS 8
Classe do Flange de Entrada DIN EN 1092
PN16 - PN400
Classe do Flange de Entrada ASME B16.5
Classe 150 - Classe 2500
Material do Corpo 1.0619, 1.4408, 1.7357 | SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Diâmetro do orifício d₀ 14 - 161,5 mm | 0,55 - 6,36 pol.
Área do orifício A₀ 154 - 20485 mm² | 0,239 - 31,75 pol²
Material dos Foles INCONEL® 625 LCF
Vedação Metálico, prato de vedação e acabamento macio
