High Performance Sécurité Valve de lecture type 455 456

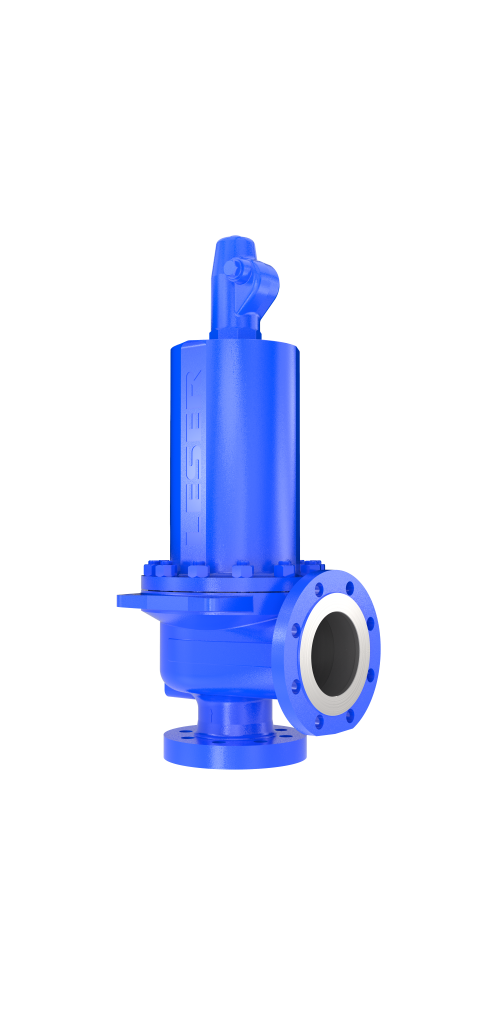

High PerformanceType 455, 456

Soupape de sécurité à levée totale avec siège laminé. Données techniques

  • Délai de livraison : 2 semaines pour les configurations standard
  • Fonte d'acier, Fonte d'acier à chaud et Acier inox moulé



  • CE_Europa_schwarz
  • ASME_UV_USA_schwarz
  • EAC_Russland_schwarz
  • TS_Logo_China_schwarz
  • UKCA_Grossbritanien_schwarz
Contacter LESER Télécharger la section

Applications et industries

Le site type 455 / 456 pour la chimie, la pétrochimie, l'énergie, les gaz techniques et l'industrie générale en application haute pression jusqu'à 100 barg

La solution optimale pour :

  • Capacité élevée à des pressions comprises entre 2,5 et 100 barg
  • Si le siège laminé est suffisant
  • Entretien facile
Linde_inv VEAG OSCHATZ

Caractéristiques techniques Type 455, 456

Pression de début d'ouverture (PDO)(selon CE) 2,5 - 100 bar | 36 - 1.450 psig
Pression de début d'ouverture (PDO) (selon ASME) 2,5 - 100 bar | 35- 1.450 psig
Température(selon CE) -85 à 550 °C | -121 à 1.022 °F
Température(selon ASME) -29 à 538 °C | -20 à 1.000 °F
Capacité orifice F+ à N+
Raccords DIN EN 1092 DN 25 - DN 100
Raccords ASME B16.5 NPS 1 à NPS 4
Classe de bride Entrée DIN EN 1092 PN 63 - PN 160
Classe de bride Entrée ASME B16.5 Classe 150 - Classe 1500
Matière du corps 1.0619, 1.4581, 1.7357 | SA 216 WCB, SA 351 CF10M, SA 217 WC6
Diamètre de passage le plus étroit d₀ 20 - 74 mm | 0,79 - 2,91 in
Surface de passage la plus étroite A₀ 314 - 4.301 mm² | 0,487 - 6,666 in².
Matériau du soufflet Acier inox
Joint de siège Métallique, Joint plat , Etanchéité souple

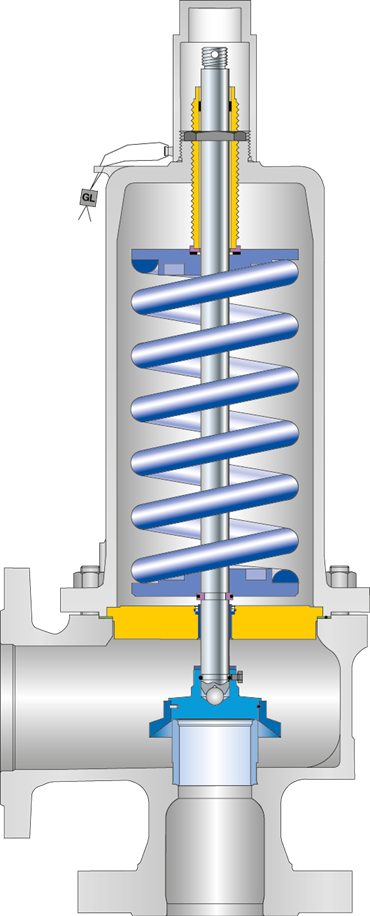

LESER soupape de sécurité type 456 Vue en coupe
