LESER Série 810 - Pop Action

Le LESER Série 810 - Pop Action s'ouvre et se ferme brusquement.

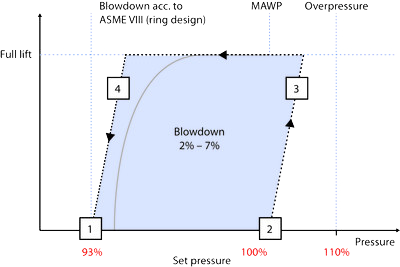

LESER Série 820 - Modulate Action

La Série 820 Modulate Action est caractérisé par une ouverture proportionnelle.

Le fonctionnement en opération passe par les étapes suivantes :

1. Sous la pression de début d'ouverture : fonctionnement normal

Pendant le fonctionnement normal, la pression du système est captée à l'entrée de la soupape principale et acheminée vers le dôme (voir illustration).

La surface du dôme étant supérieure à celle du siège de la soupape principale, la force de fermeture est supérieure à la force d'ouverture. Cela permet de maintenir la vanne principale hermétiquement fermée.

2. À pression de début d'ouverture (PDO) :Décharge

A pression de début d'ouverture (PDO), le pilote est actionné.Le fluide n'est plus dirigé vers le dôme (voir illustration).

Au lieu de cela, le dôme est purgé. La force de fermeture disparaît, ce qui est la condition pour l'ouverture de la soupape.

3. Ouverture de la soupape principale

La soupape principale s'ouvre. Selon la conception de la soupape, cette ouverture est soit rapide et complète (Pop Action), soit progressive et proportionnelle en fonction de la pression du système (Modulate Action).

4. A la pression de fermeture : Remplissage du dôme

Si la pression du système descend à la pression de fermeture, le pilote se déclenche et achemine à nouveau le fluide vers le dôme.

La pression dans le dôme s'accumule et la vanne principale se referme soit rapidement et complètement (Action Pop), soit progressivement et proportionnellement en suivant la pression du système (Modulate Action).
