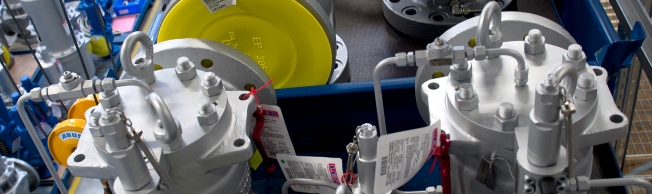

The LESER Pilot Operated Safety Valve (POSV) is controlled by process medium. To achieve this, the system pressure is applied to the pilot valve (= control component for the main valve) via the pressure pickup. The pilot valve then uses the dome above the main valve piston to control the opening and closing of the main valve.
There are two types of pilot-operated safety valves, showing their difference in the opening characteristics.

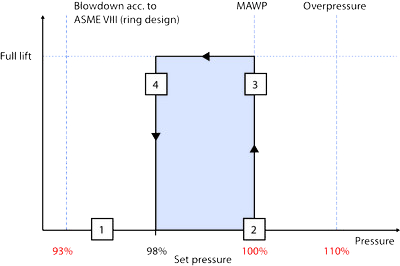

LESER Seria 810 - Pop Action
LESER Seria 810 - Pop Action otwiera i zamyka się gwałtownie.

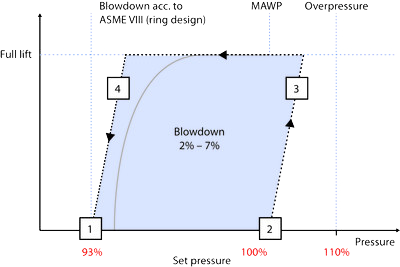

LESER Seria 820 - Działanie modulujące
LESER Seria 820 - Modulate Action charakteryzuje się proporcjonalnym otwieraniem.
Podczas pracy POSV przechodzi przez te podstawowe stany robocze:
1. Poniżej ciśnienie nastawy : Normalna praca
Podczas normalnej pracy ciśnienie w instalacji jest odbierane na zaworze głównym (POSV) wlotu i kierowane do kopuły (patrz rysunek).
Ponieważ powierzchnia kopuły jest większa niż powierzchnia siedziska zaworu głównego (POSV) , siła zamykania jest większa niż siła otwierania. Dzięki temu zawór główny (POSV ) pozostaje szczelnie zamknięty.
2. Na ciśnienie nastawy : Stan uruchomienia
Przy ciśnieniu nastawy uruchamia się zawór pilotujący . Medium nie jest już kierowane do kopuły (patrz rysunek). Zapobiega to dalszemu wzrostowi ciśnienia w kopule .
Ponadto kopuła zostaje odpowietrzona. W efekcie siła zamykania przestaje być warunkiem koniecznym do tego, aby system nadciśnienie wypchnął zawór główny (POSV) w stan otwarcia.
3. Zawór główny (POSV) otwarcie
Zawór główny (POSV) otwiera się. W zależności od projektu pilota zaworu , otwarcie to jest albo szybkie i całkowite (Pop Action) albo stopniowe i komponentowe po ciśnieniu w instalacji (Modulate Action ).
4. Przy ciśnieniu zamknięcia: Uzupełnianie kopuły
Jeżeli ciśnienie w instalacji spadnie do ciśnienia zamykającego, zawór pilotowy uruchamia się i ponownie kieruje czynnik do kopuły .
Ciśnienie w kopule wzrasta i zawór główny (POSV) zamyka się gwałtownie i całkowicie (Pop Action) lub stopniowo i komponentowo w następstwie ciśnienia w instalacji (Modulate Action ).
Lokalna osoba kontaktowa pomoże Państwu we wszystkich kwestiach związanych z zaworem bezpieczeństwa .
