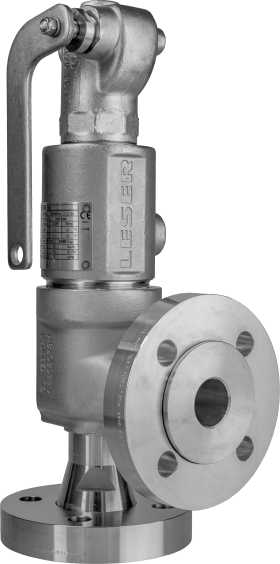

Compact Performance

Type 462

Sicherheitsventil mit O-Ring-Teller

Zulassungen

LESER Compact Performance Sicherheitsventile der Type 462 sind entsprechend den folgenden Vorschriften konstruiert, gekennzeichnet, produziert und zugelassen:

  • LESER CE Zulassung
  • LESER ASME Zulassung
  • LESER EAC Zulassung
  • LESER China TS Zulassung

Technische Merkmale Type 462

Nennweite im Eintritt - Gewinde
1/2" - 1 1/2" | 1/2" - 1 1/2"
Nennweite im Eintritt - Flansch
DN 15 - DN 25 | 1/2" - 1"
Engster Strömungsdurchmesser d₀
9 - 17,5 mm | 0,354 - 0,689 in
Engster Strömungsquerschnitt A₀
63,6 - 241 mm² | 0,099 - 0,374 in²
Ansprechdruck
0,5 - 250 bar | 7,3 - 3626 psig
Flanschdruckstufe Eintritt
PN 40 - PN 400 | CL150 - CL2500
Temperatur (nach DIN EN)
-45 bis 150 °C | -49 bis 302 °F
Temperatur (nach ASME)
-45 bis 150 °C | -49 bis 302 °F
Werkstoff Austrittsgehäuse
1.0619, 1.4408, 0.7043 | SA 216 WCB, SA 351 CF8M, Duktil Gr. 60-40-18
Werkstoff Eintrittskörper
1.4104, 1.4404 | SA 479 430, SA 479 316L
Ventilanschluss
Gewinde gem. DIN ISO 228-1, ISO 7-1 / BS 21 oder ASME B1.20.1 Flansch gem. DIN EN 1092-1 oder ASME B16.5
Faltenbalgwerkstoff (optional)
Edelstahl und Elastomer
Belastungsart
Federbelastet
Zulassungen
DGRL/ DIN EN ISO 4126-1, AD 2000-Merkblatt A2, ASME Section XIII zertifiziert für Section VIII Div. 1 Anwendungen, CRN, AQSIQ, EAC
Schiffsklassen
LR, DNV GL, BV, ABS
