Wyzwanie

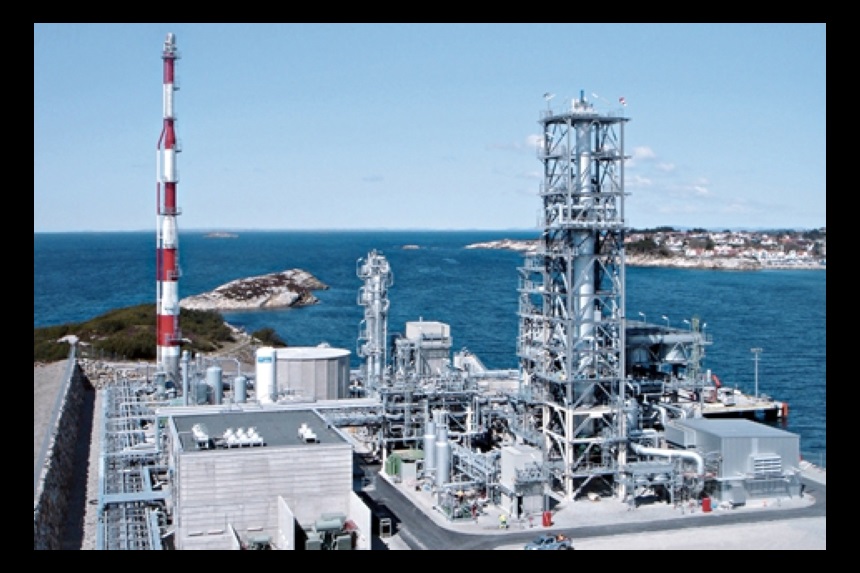

Proces skraplania musi być efektywnie zaprojektowany, aby LNG mógł być oferowany w sposób ekonomiczny. Niezbędne temperatury mediów kriogenicznych wynoszące od -161 do -164 °C stanowią wyzwanie dla projektu technicznego poszczególnych komponentów instalacji. Dotyczy to w szczególności zaworów bezpieczeństwa , które jako ostateczne zabezpieczenie w przypadku Nadciśnia muszą również działać niezawodnie w procesie kriogenicznym i rosyjskich temperaturach otoczenia. Realizując projekt, Linde oczekiwała od swoich dostawców nie tylko spełnienia wymagań technicznych, ale także niezawodności i terminowości dostaw.
Rozwiązanie READER
LESER Zawóre spełnia wszystkie wymagania dotyczące stosowania w zakładach skraplania gazu ziemnego i oferuje pełną gamę produktów. Zawory są skonstruowane w sposób niewymagający konserwacji "Durable Design" i mogą być dostosowane do instalacji dzięki szerokiej gamie opcji.
Szczelność zaworów Bezpieczeństwos została sprawdzona w rzeczywistych warunkach przy temperaturach mediów poniżej -146 °C na wewnętrznym stanowisku kriotestowym firmy LESER . Precyzyjny test szczelności helem oparty jest na normie DIN EN 13648-1.

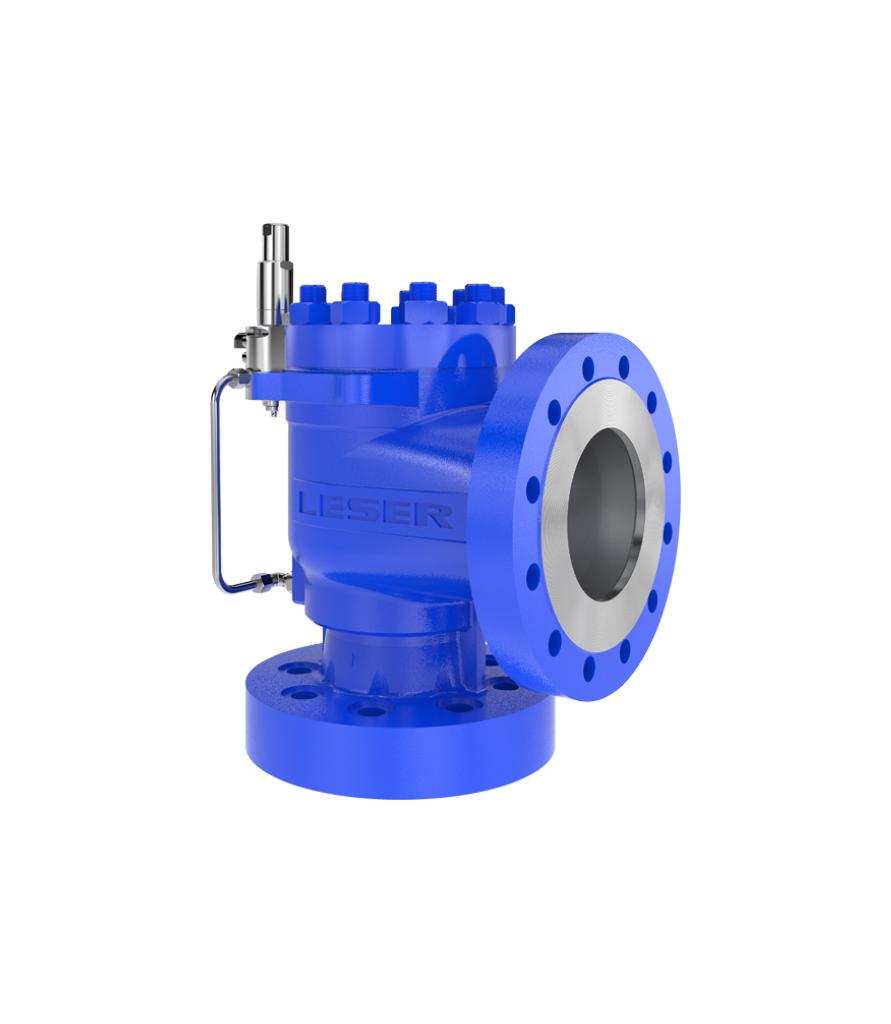

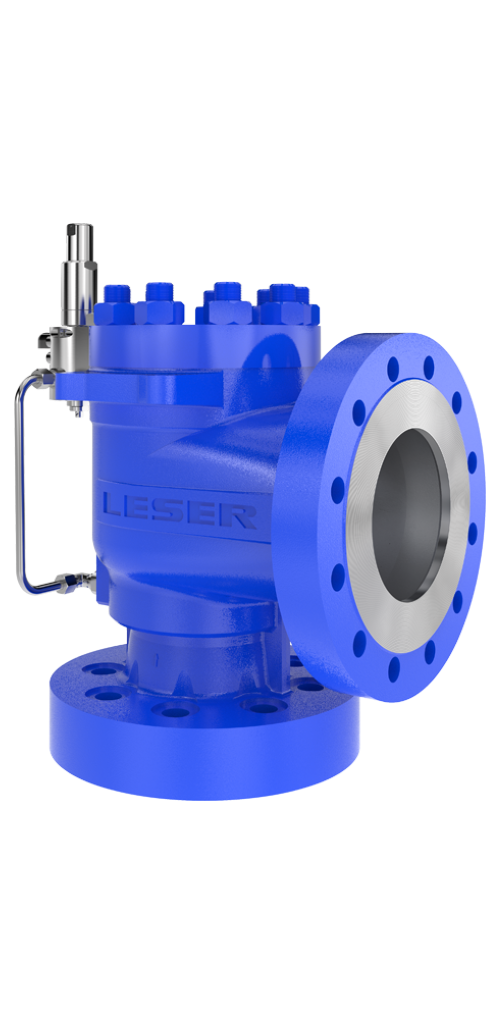

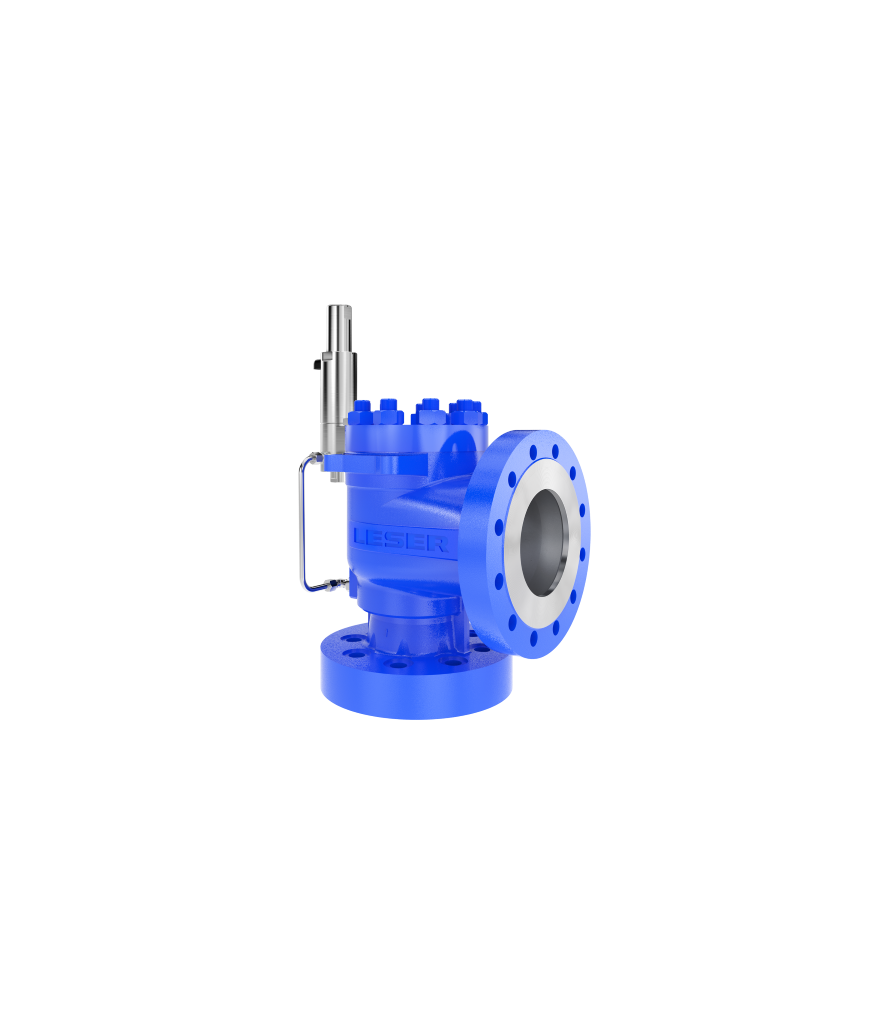

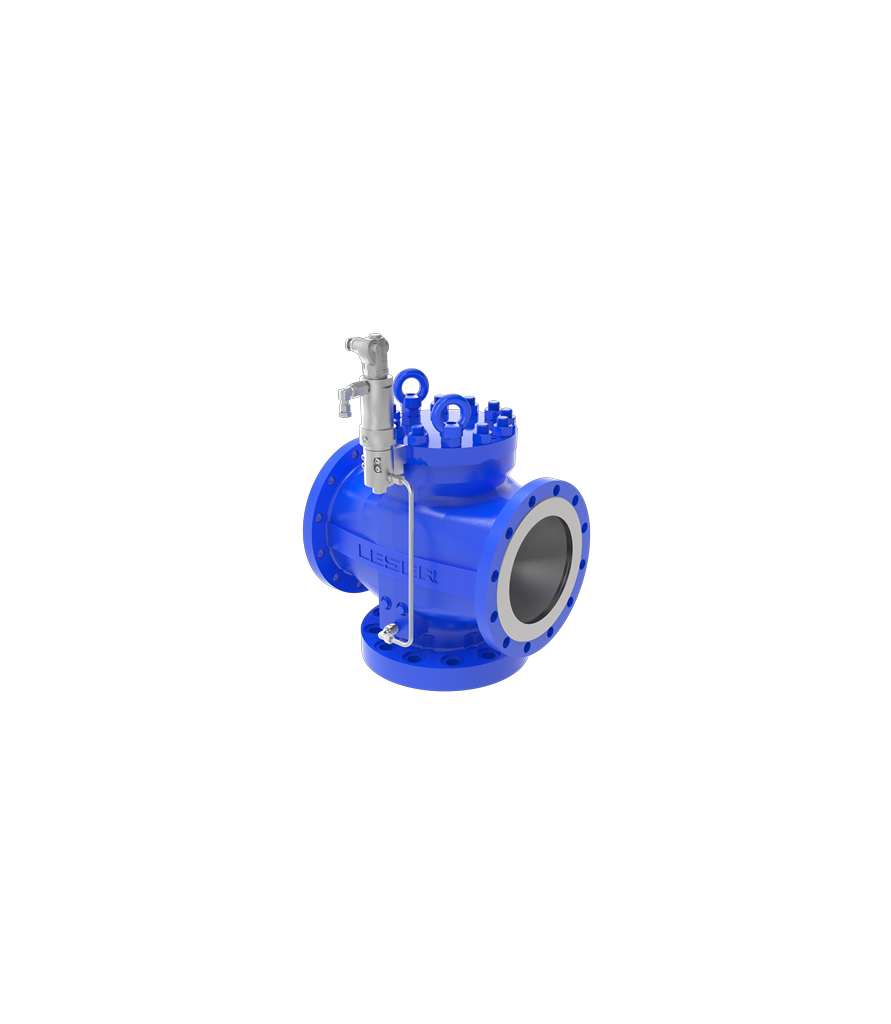

Wydajność zakładu została zwiększona dzięki zastosowaniu pilotowych zaworów Bezpieczeń stwos (POSV) w odpowiednich obszarach. W przeciwieństwie do sprężynowych zaworów Bezpieczeństwos, są one szczelne, dopóki nie zareagują, a tym samym spełniają wymóg wyższego Ciśnienia roboczego w stosunku do Ciśnienia nastawy zakładu. Sześć zaworów POSV wspiera teraz wydajność technologii LIMUM® w jednostce kondensacyjnej.
LESER POSV dla LNG opiera się na sprawdzonej konstrukcji dla LPG - skroplonego gazu ropopochodnego, która jest już używana od wielu lat jako standardowe rozwiązanie.

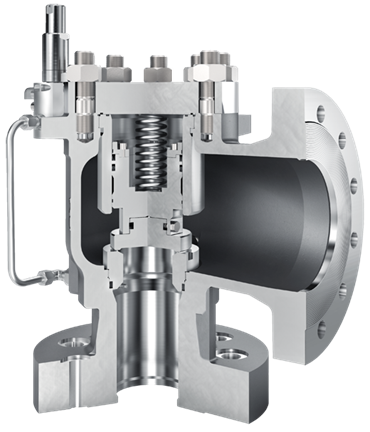

Dla zakresu niskich temperatur LNG, LESER rozwinął projekt w sposób modułowy, tak aby można go było dostosować do wymagań danego projektu. Na przykład w zakładzie w Rosji zastosowano parownik, a pilotażowa instalacja pilot pilotażowy został termicznie odłączony od głównego zaworu w celu osiągnięcia stanu gazowego w zaworze pilotażowym. pilot pl. Odporna na temperaturę mieszanka PTFE do uszczelnienia Tłok w zaworze głównym umożliwia stosowanie wspomaganego sprężyną uszczelnienia wargowego w temperaturach roboczych do -162 °C. Specjalna konstrukcja Dyszan nie wymaga żadnego Uszczelnienia miękkiego w obszarze zwilżonego wlotu. Sterujący zawór pilotowy jest wyposażony w odporne na niską temperaturę Uszczelnienie miękkie w obszarze Pop Action and
Modulate Action dostępny dla różnych wymagań.
Dział projektowy LESER wspierał Linde od pierwszej fazy FEED do uruchomienia projektu. Segment produkcyjny "Project Assembly" jest specjalnie zaprojektowany, aby spełnić wymagania projektów i oferuje optymalne warunki do akceptacji przez klienta.
Dlaczego klient wybrał produkty LESER ?
Linde polega na know-how LESER na rynku kriogenicznym, np. w projektach z temperaturami tak niskimi jak -269 °C dla zastosowań ciekłego helu. Firma współpracuje z LESER w dziedzinie gazów technicznych od wielu lat i bardzo dobrze zna Wydajnośćen . Wspólne doświadczenie w zarządzaniu projektami instalacji separacji powietrza oraz kompletna gama produktów LNG, w szczególności modułowy Cryo-POSV w projekcie Pop Action, były ważne dla Linde.
